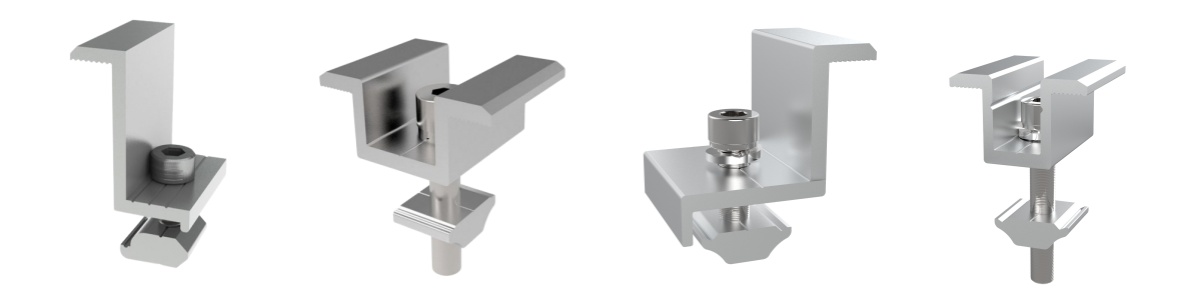

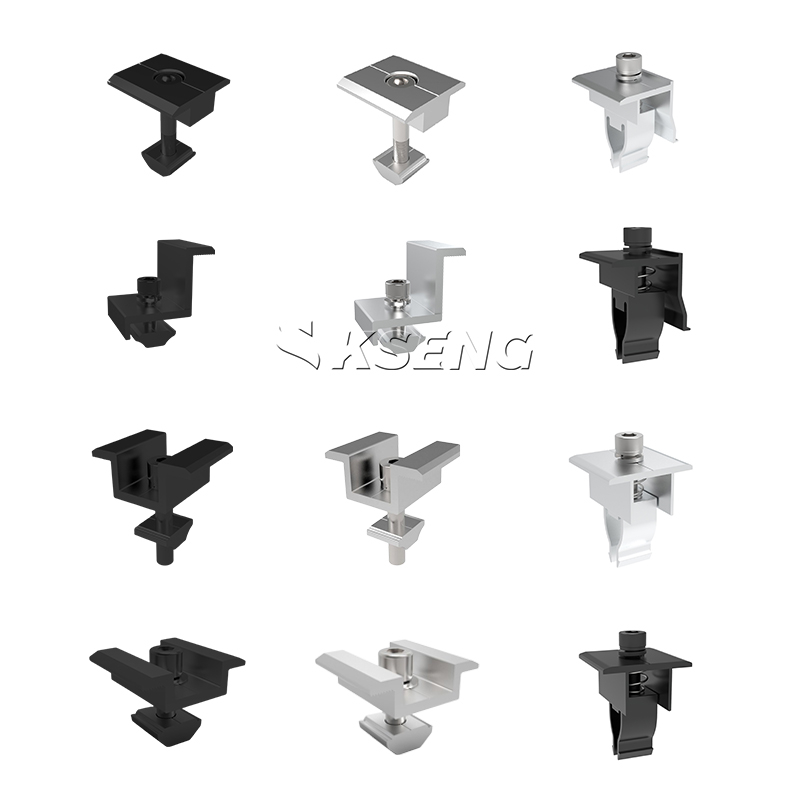

Morsetto terminale solare in lega di alluminio per installazione di montaggio su pannello solare incorniciato

Panoramica del prodotto

In qualità di produttore e fornitore leader di componenti per il montaggio di pannelli solari, presentiamo i nostri morsetti intermedi e finali per pannelli solari in lega di alluminio di alta qualità progettati per l'approvvigionamento di grandi volumi. Questi componenti essenziali garantiscono un fissaggio sicuro dei pannelli per progetti energetici su larga scala, offrendo un'affidabilità senza precedenti per sviluppatori commerciali e distributori globali.

• Progettato per accogliere senza soluzione di continuità moduli solari con cornice da 30 mm a 50 mm.
• Realizzato in alluminio AL6005-T5 di alta qualità con elementi di fissaggio in acciaio inossidabile.
• Disponibile in grandi quantità per l'implementazione immediata di progetti commerciali.
• Forniti in kit preassemblati per garantire un'esecuzione del cantiere rapida e senza attriti.

Descrizione del prodotto

Quando si costruisce un impianto solare che deve resistere a decenni di esposizione ambientale, la sensazione tattile dell'hardware di montaggio la dice lunga sulla sua affidabilità. I nostri morsetti intermedi e terminali solari in lega di alluminio sono caratterizzati da una superficie liscia e lavorata con precisione con una finitura anodizzata impeccabile. Far scorrere le dita lungo i bordi rivela zero sbavature, riflettendo un meticoloso processo di produzione che dà priorità sia alla sicurezza che all'integrità strutturale. La solida e soddisfacente resistenza dei bulloni esagonali in acciaio inossidabile mentre si avvitano nel corpo in alluminio fornisce un'immediata conferma uditiva e fisica di una serratura sicura.

Al di là del loro aspetto raffinato, questi morsetti sono progettati per risolvere le sfide più urgenti affrontate sul campo. Lo slittamento dei pannelli e le microfratture causate dalle dilatazioni termiche o dalle vibrazioni del vento sono mitigati dall'esatto accoppiamento geometrico dei profili di bloccaggio. Distribuendo uniformemente le forze di compressione sul telaio del modulo, questi componenti proteggono le fragili celle solari mantenendo una presa inflessibile. L'elegante estetica in argento naturale o nero profondo si fonde perfettamente con i moderni moduli fotovoltaici, elevando la professionalità visiva dell'intera installazione e proteggendo le tue risorse energetiche di alto valore dagli elementi più aggressivi.

Specifiche del prodotto

Nome prodotto	Morsetto centrale / terminale solare in lega di alluminio
Materiale	Lega di alluminio AL6005-T5, acciaio inossidabile SUS304/SUS410
Trattamento superficie	Anodizzato

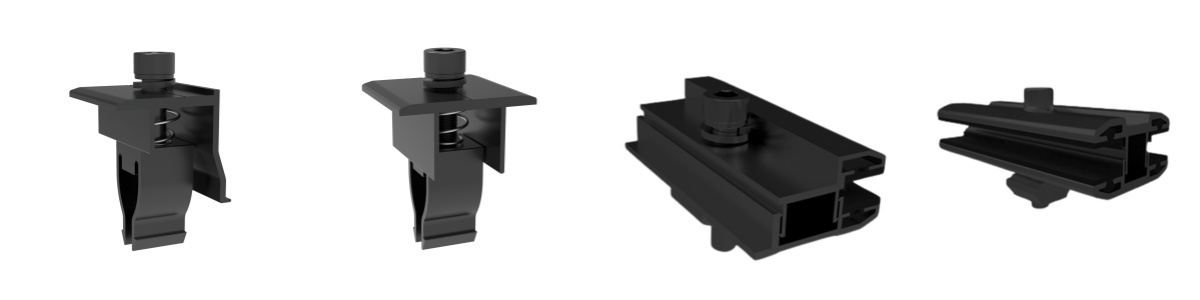

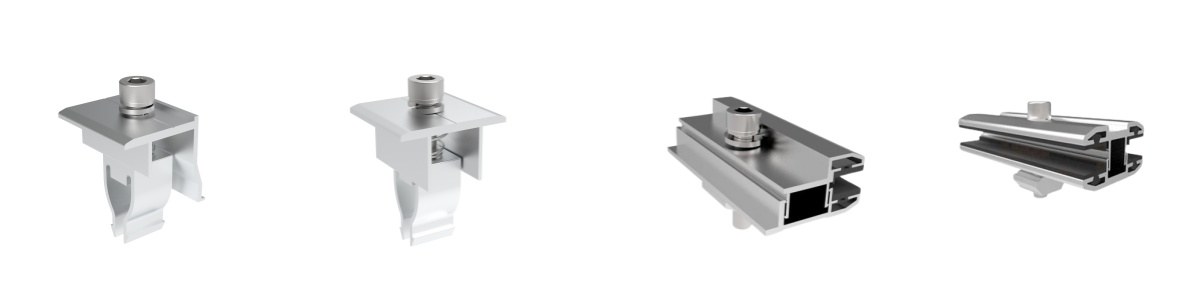

Opzioni colore	Argento Naturale, Anodizzato Nero
Spessore modulo applicabile	30mm-50mm
Tipo di modulo	Pannelli solari incorniciati
Sito di applicazione	Sistemi di montaggio su tetto e terra
Carico di vento Carico	Fino a 60 m/sec
di neve	Fino a 1,4 kN/m²
Certificato	ISO9001, CE, TUV, SGS
Garanzia	10 anni
Durata utile	20 - 25 anni

Caratteristiche principali e punti salienti

Raggiungere l’eccellenza operativa nella costruzione di pannelli solari richiede componenti che offrano prestazioni senza compromessi. I nostri morsetti di montaggio sono progettati meticolosamente per eliminare i comuni colli di bottiglia di installazione e le vulnerabilità strutturali. Integrando proprietà metallurgiche avanzate con una progettazione meccanica intelligente, queste soluzioni di fissaggio forniscono una stabilità senza pari per gli array fotovoltaici di alto valore.

• Ingegneria di precisione: ogni morsetto è estruso secondo tolleranze esatte, garantendo una perfetta corrispondenza geometrica con i telai dei pannelli standard per evitare micromovimenti.
• Stabilità termica: la struttura in lega di alluminio si espande e si contrae a velocità compatibili con i telai dei moduli solari, prevenendo fratture da stress durante le fluttuazioni di temperatura estreme.
• Smorzamento delle vibrazioni: il meccanismo di bloccaggio sicuro assorbe e dissipa l'energia cinetica dai forti venti, proteggendo i delicati wafer di silicio all'interno dei pannelli.
• Resistenza all'usura: gli elementi di fissaggio in acciaio inossidabile sono trattati per prevenire l'usura della filettatura, garantendo un'applicazione regolare della coppia e facili regolazioni di manutenzione per tutta la durata del sistema.
• Integrazione estetica: il design a basso profilo riduce al minimo l'ombra sulle celle solari, massimizzando la resa energetica pur mantenendo un aspetto pulito e a filo.

Materiale e anticorrosione

La longevità di qualsiasi infrastruttura esterna dipende fortemente dalla sua resistenza agli elementi. Questi morsetti di montaggio sono forgiati in lega di alluminio estruso AL6005-T5 di prima qualità, un materiale scelto appositamente per il suo eccezionale rapporto resistenza/peso e la resistenza alla corrosione intrinseca. Accoppiato con elementi di fissaggio in acciaio inossidabile SUS304 o SUS410, l'intero gruppo costituisce una difesa impenetrabile contro il degrado ambientale. Il rigoroso processo di anodizzazione crea un robusto strato di ossido che sigilla il metallo da umidità, nebbia salina e intense radiazioni UV.

• Resilienza di livello marino: il rivestimento anodizzato ad alto spessore garantisce che i morsetti rimangano privi di ruggine anche in ambienti costieri altamente corrosivi o climi tropicali umidi.
• Immunità alla degradazione UV: a differenza delle alternative in plastica o composito, la struttura interamente in metallo non diventerà fragile, non si spezzerà o non sbiadirà sotto decenni di esposizione diretta alla luce solare.
• Prevenzione della corrosione galvanica: l'abbinamento specifico di alluminio e acciaio inossidabile di alta qualità riduce al minimo il rischio di corrosione bimetallica, preservando l'integrità strutturale dei punti di connessione.
• Durata di vita estesa: progettati per durare più a lungo dei pannelli solari stessi, questi componenti offrono una durata operativa comprovata da 20 a 25 anni, garantendo il vostro investimento a lungo termine.

Compatibilità e versatilità

La versatilità sul campo si traduce direttamente in una gestione semplificata dell'inventario e in una riduzione dei ritardi nei progetti. I nostri morsetti intermedi ed finali sono progettati con una gamma di presa altamente adattabile, adattandosi perfettamente ai moduli solari incorniciati con spessori che vanno da 30 mm a 50 mm. Questa filosofia di progettazione universale significa che, sia che utilizziate pannelli ultrasottili e ad alta efficienza o moduli robusti standard, lo stesso inventario di morsetti soddisferà le vostre esigenze. Si integrano perfettamente con la maggior parte dei principali sistemi di binari in alluminio presenti sul mercato.

• Adattamento universale del telaio: il design del canale regolabile afferra saldamente vari profili del telaio senza esercitare carichi puntuali dannosi sui bordi in alluminio.
• Applicazione multi-terreno: altrettanto efficace per le serie di tetti commerciali, i tetti metallici industriali e le grandi centrali elettriche su scala industriale montate a terra.
• Integrazione perfetta delle guide: i dadi scorrevoli specializzati sono dimensionati per scivolare agevolmente nei canali delle guide standard, bloccandosi istantaneamente all'applicazione della coppia.
• Utensili standardizzati: tutti i componenti di fissaggio utilizzano chiavi esagonali metriche di dimensioni standard, eliminando la necessità di strumenti di installazione specializzati o proprietari in loco.

Efficienza di installazione

Il tempo trascorso sul tetto o sul campo è uno dei fattori di costo più significativi nell'implementazione dell'energia solare. Per contrastare questo problema, i nostri morsetti solari vengono consegnati come kit altamente preassemblati. Ogni unità arriva con il corpo del morsetto, il bullone a esagono incassato, la rondella elastica e il dado scorrevole già integrati. Gli installatori devono semplicemente far scorrere o agganciare il gruppo nella guida di montaggio, posizionare il modulo solare e applicare la coppia finale. Questa logica di installazione intuitiva e senza attriti riduce drasticamente la curva di apprendimento per le squadre sul campo.

• Funzionalità drop-in: il design intelligente del dado consente l'inserimento diretto nella guida dall'alto, evitando la necessità di far scorrere i componenti completamente dalle estremità della guida.
• Posizionamento a molla: i meccanismi a molla integrati mantengono il morsetto in una posizione elevata durante il posizionamento del pannello, liberando le mani dell'installatore.
• Ridotta perdita di componenti: il preassemblaggio elimina la frustrazione di far cadere minuscole rondelle o dadi nell'erba o dai tetti, riducendo al minimo gli sprechi di materiale.
• Tempistiche di progetto accelerate: il processo di installazione semplificato può ridurre i tempi di fissaggio meccanico fino al 30%, consentendo alle squadre di completare progetti su scala megawatt in modo significativamente più rapido.

Resistenza strutturale e capacità di carico

Quando si verificano condizioni meteorologiche estreme, l’hardware di montaggio è l’unica cosa che si frappone tra un asset energetico produttivo e un fallimento catastrofico. Sottoposti a esaustivi test di stress meccanico e ambientale, i nostri sistemi di bloccaggio sono certificati per resistere a pressioni atmosferiche fenomenali. Forniscono un punto di ancoraggio rigido e inflessibile che blocca l'intero impianto fotovoltaico in un'unica unità strutturale coesa. La profonda presa del profilo del morsetto garantisce che i moduli non possano scivolare lateralmente o sollevarsi verticalmente in caso di forte sollevamento aerodinamico.

• Resistenza al vento con forza di uragano: progettato per resistere a velocità del vento estreme fino a 60 m/s, salvaguardando le installazioni nelle regioni soggette a cicloni.
• Capacità di carico di neve pesante: in grado di supportare carichi di neve schiacciante fino a 1,4 kN/m², prevenendo la deformazione del telaio durante le rigide condizioni invernali.
• Tecnologia anti-allentamento: la combinazione di filettature tagliate con precisione e rondelle elastiche ad alta tensione garantisce che i bulloni rimangano saldamente serrati nonostante anni di microvibrazioni.
• Distribuzione del carico: l'ampia superficie della testa del morsetto distribuisce uniformemente la pressione verso il basso, prevenendo lo schiacciamento localizzato del telaio cavo in alluminio del modulo.

Certificazione di qualità e garanzia

Per gli appaltatori EPC, gli sviluppatori di progetti e i distributori globali, la qualità verificabile non è negoziabile. I nostri impianti di produzione operano secondo rigorosi protocolli di gestione della qualità ISO9001, garantendo che ogni singolo morsetto soddisfi esatti standard dimensionali e metallurgici prima di lasciare la fabbrica. Inoltre, la linea di prodotti è stata rigorosamente valutata e certificata da organismi di prova di fama mondiale tra cui CE, TUV e SGS. Sosteniamo la nostra fiducia ingegneristica con garanzie complete a lungo termine che tutelano i vostri interessi commerciali.

• Conformità globale: le certificazioni TUV e SGS garantiscono che l'hardware soddisfa o supera i severi codici edilizi internazionali e le norme di sicurezza.
• Tracciabilità impeccabile: ogni lotto di produzione è meticolosamente documentato, consentendo la completa tracciabilità del materiale, dal lingotto di alluminio grezzo al prodotto finito.
• Garanzia decennale: forniamo una garanzia di qualità costante di 10 anni, assorbendo il rischio di difetti dei materiali e offrendo assoluta tranquillità per implementazioni su larga scala.
• Miglioramento della bancabilità: l’utilizzo di componenti di montaggio certificati e di alto livello migliora la bancabilità e l’assicurabilità complessive degli impianti di energia solare commerciali.

Estetica e personalizzazione

L'impatto visivo di un impianto solare è sempre più critico, in particolare per gli edifici commerciali di alto livello e gli sviluppi residenziali architettonicamente sensibili. Per soddisfare queste esigenze estetiche, i nostri morsetti sono offerti in due finiture distinte: un argento naturale e nitido e un'opzione anodizzata nera profonda e opaca. Al di là del colore, riconosciamo che gli acquirenti di grandi volumi spesso richiedono soluzioni su misura per soddisfare i sistemi ferroviari proprietari o i requisiti regionali specifici. Le nostre solide capacità OEM e ODM sono strutturate per soddisfare queste precise richieste di personalizzazione.

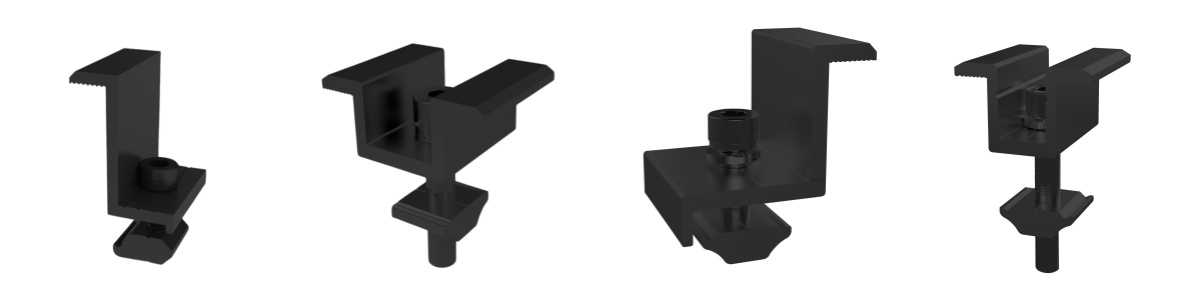

• Armonia architettonica: i morsetti anodizzati neri si integrano perfettamente con i moduli solari completamente neri, creando un aspetto elegante e monolitico apprezzato dai clienti.
• Profilatura dimensionale personalizzata: possiamo modificare le matrici di estrusione per creare forme o lunghezze di morsetto uniche su misura per telai di moduli specializzati o binari non standard.
• Imballaggio con marchio: Per i distributori ad alto volume, offriamo soluzioni di imballaggio personalizzate, tra cui scatole con marchio e manuali di istruzioni personalizzati per migliorare la vostra identità aziendale.
• Prototipazione rapida: il nostro team di ingegneri di ricerca e sviluppo dedicato può tradurre rapidamente i vostri requisiti concettuali in prototipi fisici per test e validazioni sul campo.

Perché scegliere noi

Selezionare il partner di produzione giusto è fondamentale quanto selezionare i componenti giusti. In qualità di fornitore dedicato con un'ampia portata globale, semplifichiamo il processo di approvvigionamento per gli sviluppatori solari internazionali e gli acquirenti di grandi quantità. Le nostre linee di produzione integrate verticalmente, dall'estrusione dell'alluminio alla lavorazione CNC e al trattamento superficiale, ci offrono il controllo assoluto su qualità, costi e tempi di consegna. Ci impegniamo a potenziare i vostri progetti solari con catene di fornitura affidabili e un supporto tecnico eccezionale.

• Enorme capacità di produzione: le nostre strutture all'avanguardia sono attrezzate per soddisfare rapidamente ordini multi-megawatt, garantendo che le tempistiche del progetto non vengano mai ritardate da carenze hardware.
• Competenza logistica globale: con magazzini esteri strategicamente posizionati, offriamo rotte di spedizione ottimizzate, costi di trasporto ridotti e consegne rapide nei principali mercati internazionali.
• Supporto tecnico dedicato: il nostro team di ingegneri strutturali è disponibile per fornire assistenza con calcoli di carico, ottimizzazione del layout e soluzioni di montaggio personalizzate per siti complessi.
• Coerenza incrollabile: i processi di produzione automatizzati garantiscono che la decimillesima pinza che riceverete sia identica in termini di qualità e tolleranza alla primissima.

Domande frequenti (FAQ)

Navigare tra le specifiche tecniche dell'hardware di montaggio solare può essere complesso. Per assistere i nostri partner commerciali, project manager e professionisti dell'installazione, abbiamo compilato un elenco delle domande più frequenti riguardanti i nostri sistemi di bloccaggio in lega di alluminio.

• Qual è l'esatta specifica di coppia richiesta per questi morsetti intermedi e finali?
  Per una sicurezza ottimale e per evitare danni al telaio del modulo, consigliamo una coppia di serraggio di 12-15 Nm, a seconda della combinazione specifica di binario e modulo. Fare sempre riferimento al manuale di installazione dettagliato per i valori precisi.
• Questi morsetti possono essere utilizzati in ambienti costieri altamente corrosivi?
  SÌ. L'alluminio AL6005-T5 presenta un trattamento superficiale anodizzato di alta qualità e gli elementi di fissaggio sono realizzati in acciaio inossidabile SUS304/SUS410. Questa combinazione fornisce un'eccezionale resistenza alla nebbia salina e all'elevata umidità, garantendo una durata di servizio di 20-25 anni anche in prossimità dell'oceano.
• I kit preassemblati sono compatibili con qualsiasi binario in alluminio standard?
  I nostri dadi scorrevoli standard sono progettati per adattarsi ai profili ferroviari in alluminio più comuni utilizzati a livello globale. Tuttavia, se utilizzi un sistema di binari proprietario o non standard, possiamo fornire dadi scorrevoli personalizzati tramite i nostri servizi OEM per garantire un adattamento perfetto.
• In che modo i morsetti centrali si adattano ai diversi spessori dei pannelli?
  I morsetti sono dotati di un canale verticale progettato in modo intelligente e di un bullone esteso. Ciò consente alla testa del morsetto di scorrere saldamente verso l'alto o verso il basso, fornendo una presa salda e a filo su qualsiasi modulo con cornice di spessore compreso tra 30 mm e 50 mm senza bisogno di modelli di morsetto diversi.
• Fornite relazioni di calcolo strutturale per progetti su larga scala?
  Assolutamente. Per ordini di volume e progetti su larga scala, il nostro dipartimento di ingegneria può fornire rapporti completi di analisi strutturale, compresi i calcoli del carico di vento e neve, per soddisfare le autorità locali competenti e garantire la completa sicurezza del sistema.
