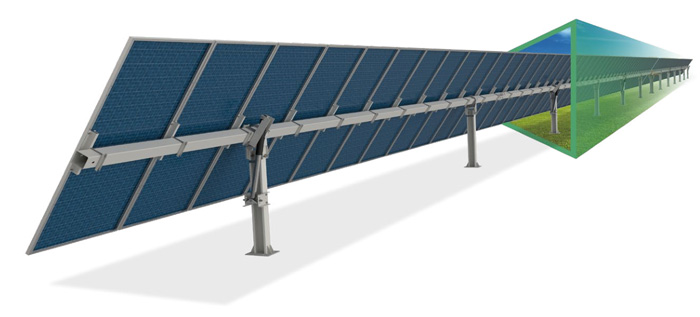

Sistema di inseguimento del pannello solare con azionamento a rotazione ad asse singolo KST-1P con struttura robusta

Panoramica del prodotto

In qualità di produttore e fornitore leader di soluzioni avanzate di montaggio solare, presentiamo questo sistema di inseguimento solare con rotazione ad asse singolo ad alta efficienza. Progettata per progetti di servizi pubblici su larga scala, questa robusta struttura di binari massimizza la generazione di energia riducendo al minimo i costi di preparazione del terreno.

• Ottimizzato per la configurazione 1P (un ritratto)
• Costruzione in materiale anticorrosione di alta qualità
• Algoritmi di tracciamento intelligenti basati sull'intelligenza artificiale
• Adattabilità flessibile e senza soluzione di continuità al terreno

Descrizione del prodotto

Quando si sviluppano parchi solari su scala industriale, è fondamentale massimizzare la resa energetica garantendo al tempo stesso l’integrità strutturale in ambienti difficili. Questo sistema di inseguimento solare con rotazione ad asse singolo è stato meticolosamente progettato per affrontare proprio queste sfide. La robustezza tattile dei componenti in acciaio zincato a caldo e rivestito in Al-Mg-Zn parla di un artigianato progettato per decenni di implacabile esposizione agli elementi. È possibile osservare visivamente la precisione dell'albero principale e delle colonne di ampia sezione trasversale, che lavorano in perfetta armonia per fornire un elevato rapporto di smorzamento, silenziando efficacemente le vibrazioni meccaniche e riducendo l'ampiezza del modulo fino al 50%.

Al di là della robustezza fisica, il sistema funziona con un'intelligenza silenziosa e implacabile. Segue perfettamente la traiettoria del sole, catturando ogni fotone disponibile per aumentare significativamente la produzione di energia del tuo progetto. Il profilo elegante e aerodinamico della struttura di tracciamento non solo ha un aspetto sofisticato, ma elimina praticamente la necessità di un'estesa livellatura del terreno. Integrando questo sistema nella vostra strategia di approvvigionamento, state investendo in una soluzione che riduce drasticamente i tempi di installazione sul campo, mitiga i problemi di manutenzione a lungo termine e, in definitiva, accelera il ritorno sull'investimento per grandi portafogli energetici.

Specifiche del prodotto

Per garantire un'integrazione precisa nella pianificazione del progetto, rivedere di seguito gli esatti parametri tecnici del sistema di tracciamento KST-1P. Queste specifiche evidenziano la capacità, la durata e i limiti operativi del sistema.

Caratteristiche principali e punti salienti

Migliora la tua infrastruttura solare con un sistema di tracciamento che unisce la resilienza meccanica con un'automazione all'avanguardia. Questo sistema è realizzato per fornire ai team di procurement e agli sviluppatori di progetti una risorsa affidabile e ad alto rendimento che funziona perfettamente in condizioni impegnative.

• Rendimento eccezionale: aumenta la produzione di energia dal 15% al 35% rispetto al tradizionale strutture ad inclinazione fissa, garantendo il massimo utilizzo delle vostre risorse solari.
• Inflessibile resistenza agli agenti atmosferici: progettato per resistere a carichi di vento di 18 m/s e carichi di neve pesanti di 1,4 KN/m², salvaguardando il tuo investimento da condizioni meteorologiche estreme imprevedibili.
• Compatibilità versatile con le fondazioni: si integra perfettamente con fondazioni in calcestruzzo, pali in acciaio o pali PHC, offrendo una flessibilità senza pari per le diverse condizioni del terreno.
• Processo di installazione semplificato: componenti altamente modulari e parti preassemblate riducono significativamente le ore di manodopera in loco, mantenendo le tempistiche del progetto strette ed efficienti.
• Certificazione completa: pienamente supportato dalle certificazioni TUV, CE e ISO9001, che garantiscono la conformità ai rigorosi standard internazionali di qualità e sicurezza.

Tecnologia e algoritmo di base

Al centro di questo sistema di tracciamento si trova un sofisticato cervello progettato per estrarre il massimo valore da ogni raggio di sole. L'integrazione di algoritmi avanzati garantisce che i pannelli solari siano sempre posizionati in modo ottimale, reagendo dinamicamente ai cambiamenti ambientali anziché affidarsi a percorsi statici pre-programmati.

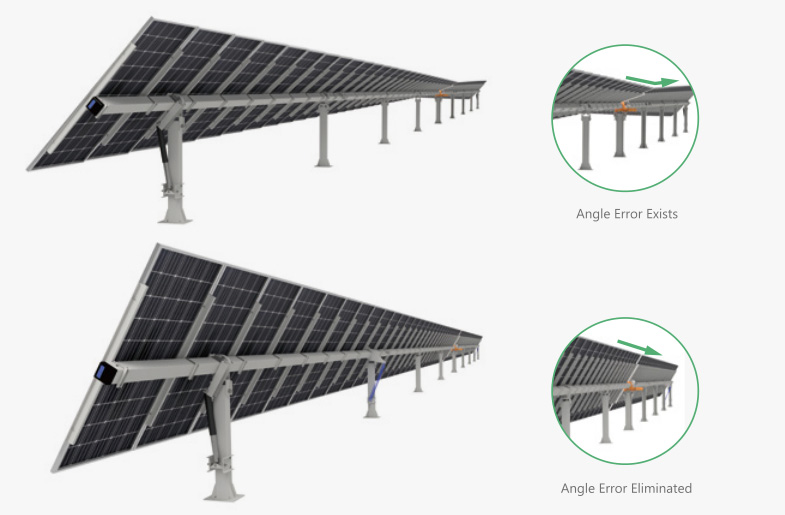

• Algoritmo astronomico + controllo AI a circuito chiuso: calcola continuamente la posizione precisa del sole utilizzando il feedback del sensore in tempo reale per regolare automaticamente l'angolo di tracciamento.
• Precisione puntuale: raggiunge un'eccezionale precisione di tracciamento di ≤ ±1°, garantendo che i moduli mantengano l'angolo di incidenza più efficace per l'intera giornata.
• Produzione energetica massimizzata: questo monitoraggio intelligente si traduce direttamente in un aumento dal 15% al ​​35% della resa energetica rispetto alle strutture fisse, determinando rendimenti finanziari superiori per portafogli energetici su larga scala.

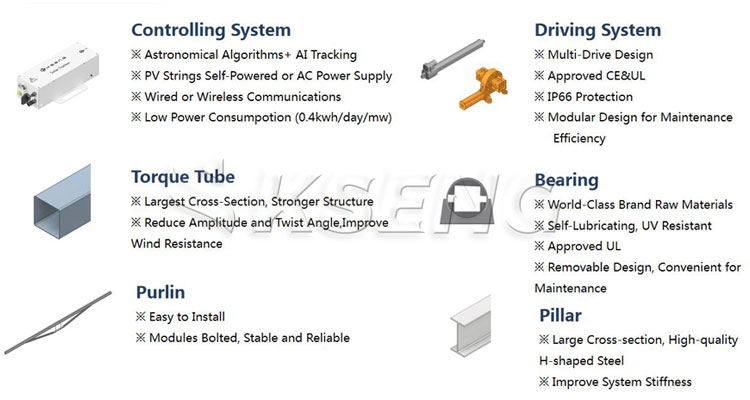

Progettazione strutturale e stabilità

L'architettura fisica del sistema di tracciamento è costruita per resistere alle sollecitazioni ambientali più severe. Comprendiamo che il cedimento strutturale non è un'opzione per i tuoi progetti energetici, motivo per cui ogni componente è progettato per la massima stabilità, capacità di carico e resilienza meccanica a lungo termine.

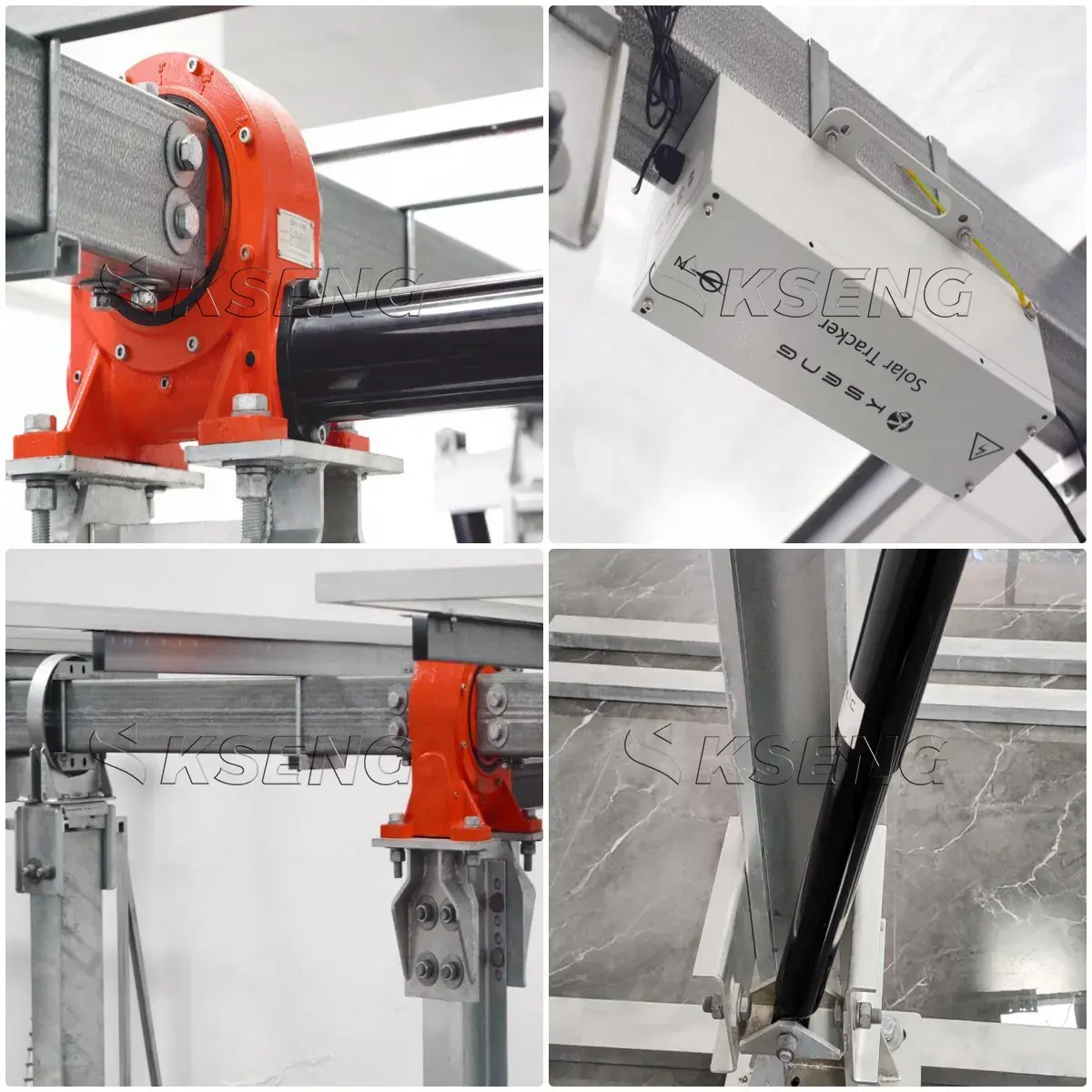

• Meccanismo di azionamento della rotazione avanzato: offre un movimento rotatorio fluido e affidabile con un'immensa coppia di tenuta e un'usura meccanica minima per decenni di funzionamento continuo.
• Alberi principali per impieghi gravosi: il design a sezione trasversale ampia offre un rapporto di smorzamento significativamente più elevato, fondamentale per assorbire l'energia cinetica dai forti venti.
• Riduzione delle vibrazioni: riduce efficacemente l'ampiezza del modulo fino al 50%, proteggendo le delicate celle fotovoltaiche da microfessure e stress meccanici.
• Tolleranza al vento estrema: funziona e protegge in modo sicuro l'array con velocità del vento che raggiungono ≥ 18 m/s, garantendo stabilità continua durante eventi meteorologici gravi.

Adattabilità al terreno

L’acquisizione di terreni è spesso uno degli aspetti più impegnativi e costosi dello sviluppo di un parco solare. Questo sistema è specificamente progettato per conquistare paesaggi irregolari, consentendo di utilizzare appezzamenti di terreno precedentemente non praticabili senza i costi esorbitanti associati ai pesanti movimenti di terra e alla livellatura del sito.

• Design indipendente a colonna singola: richiede un ingombro notevolmente ridotto, consentendo configurazioni di layout altamente flessibili su topografie impegnative e imprevedibili.

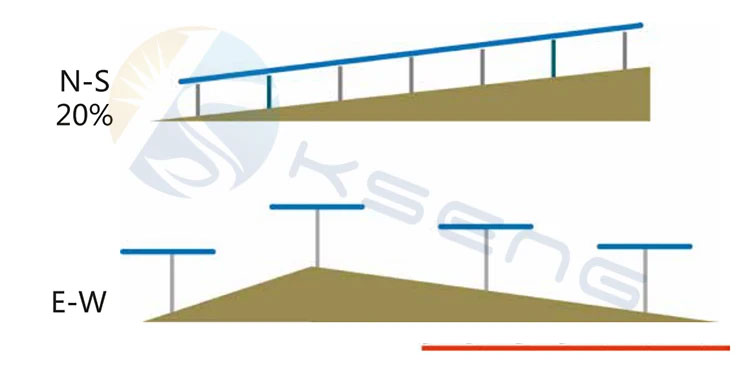

• Tolleranza ai pendii ripidi: si adatta perfettamente alle pendenze nord-sud fino al 20%, eliminando completamente la necessità di livellamenti del terreno costosi e dispendiosi in termini di tempo.
• Flessibilità illimitata est-ovest: progettato per adattarsi a pendenze illimitate est-ovest, rendendolo la soluzione perfetta per terreni montuosi, collinari o ondulati.
• Utilizzo ottimizzato del terreno: adattandosi al profilo naturale della terra, questo sistema massimizza la capacità in megawatt per acro, migliorando la vitalità complessiva del tuo sito.

Materiali e durata

L'esposizione a lungo termine ai raggi UV aggressivi, all'umidità persistente e alle temperature estreme fluttuanti richiede materiali di altissimo livello. La finitura metallica dei nostri componenti strutturali riflette un trattamento anticorrosione superiore progettato per durare più a lungo del ciclo di vita del progetto, garantendo che l'infrastruttura rimanga incontaminata e strutturalmente sana.

• Costruzione in acciaio premium: forgiato in acciaio al carbonio ad alta resistenza, che fornisce una spina dorsale rigida e inflessibile per l'intero pannello solare.
• Protezione zincata a caldo (HDG): presenta un rivestimento di zinco spesso e uniforme che funge da barriera sacrificale contro la ruggine e il degrado ambientale.
• Opzione avanzata di rivestimento Al-Mg-Zn: offre resistenza alla corrosione di nuova generazione, particolarmente adatta per ambienti altamente corrosivi come le regioni costiere o le zone industriali pesanti.
• Decenni di affidabilità: progettato per una durata di progettazione compresa tra 20 e 25 anni, garantendo che l'integrità strutturale rimanga inalterata per tutta la durata operativa dei moduli solari.

Compatibilità dei moduli

Mentre l’industria solare si sposta rapidamente verso moduli più grandi e con un wattaggio più elevato per ridurre il costo livellato dell’energia (LCOE), la tua infrastruttura di montaggio deve tenere il passo. Questo sistema è a prova di futuro per integrarsi perfettamente con gli ultimi progressi della tecnologia fotovoltaica, garantendo che le vostre scelte di approvvigionamento rimangano pertinenti.

• Supporto moduli di grande formato: pienamente compatibile con i tradizionali pannelli solari di grandi dimensioni e ad alta potenza, comprese le ultime iterazioni di moduli da 210 mm/600 W+.

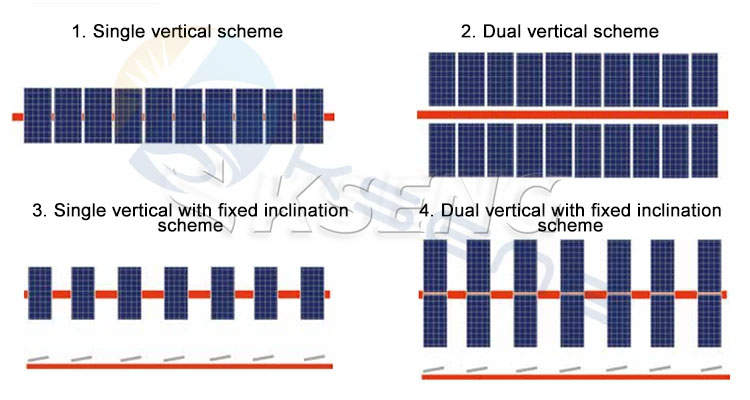

• Configurazione di file ad alta capacità: in grado di montare fino a 90 pezzi per fila in un layout 1P (un verticale), massimizzando la capacità di ciascuna unità di tracciamento indipendente.
• Potenza impressionante per fila: supporta una capacità stimata fino a 54 kWp per singola fila, ottimizzando la progettazione delle stringhe elettriche e riducendo i costi del Balance of System (BOS).
• Integrazione versatile delle fondazioni: indipendentemente dal fatto che il vostro sito richieda fondazioni in calcestruzzo, pali infissi in acciaio o pali PHC, il sistema si adatta facilmente ai vostri requisiti geotecnici.

O&M intelligente e protezione

Le spese operative (O&M) possono avere un impatto significativo sulla redditività a lungo termine di un impianto solare. Abbiamo integrato funzionalità intelligenti e automatizzate che eliminano virtualmente la necessità di intervento manuale, trasformando il modo in cui gestisci il tuo sito e riducendo drasticamente la manodopera necessaria per il monitoraggio e la protezione quotidiani.

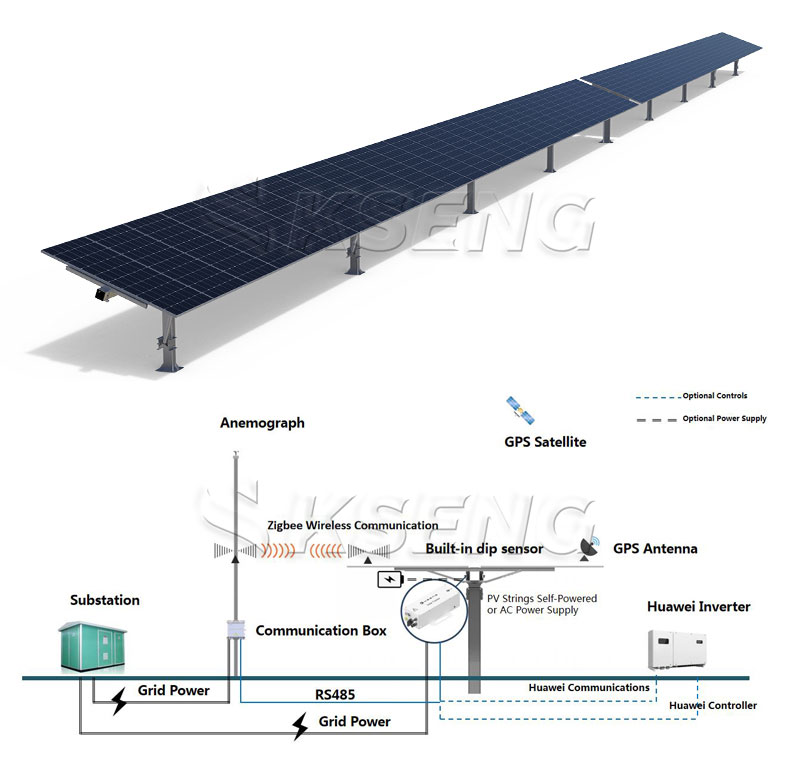

• Protocolli di comunicazione flessibili: scegli tra robuste connessioni cablate RS485 o reti Zigbee wireless per la trasmissione dati senza interruzioni e il monitoraggio remoto.
• Backtracking intelligente: regola automaticamente gli angoli durante la mattina presto e il tardo pomeriggio per prevenire l'ombreggiatura fila per fila, catturando più luce durante le ore di sole basso.
• Protezione meteorologica automatizzata: attiva istantaneamente una modalità di spegnimento intelligente del vento durante le tempeste e dispone di protezione da sovraccarico per prevenire danni meccanici.
• Funzionalità di autodiagnosi: dotato di autocontrollo dei guasti e riposizionamento notturno automatico, che consente un funzionamento veramente incustodito e che richiede poca manutenzione.

Rapporto costo-efficacia e ROI

In definitiva, la decisione di implementare un sistema di tracciamento dipende dalla performance finanziaria e dalla mitigazione del rischio. Questa soluzione è meticolosamente progettata per ridurre le spese in conto capitale iniziali accelerando al tempo stesso il percorso verso la redditività, rendendola la scelta ideale per portafogli energetici ad alto rischio.

• Requisiti di fondazione ridotti: rispetto ai sistemi a doppia fila, il KST-1P pone requisiti inferiori in termini di resistenza della fondazione, ottimizzando i costi strutturali complessivi di circa il 6%.
• Preassemblaggio modulare: un design altamente modulare con componenti preassemblati arriva in loco pronto per una rapida implementazione e un'installazione immediata.
• Costi di manodopera ridotti: il processo di assemblaggio intuitivo riduce drasticamente i tempi di costruzione del campo e le spese di manodopera associate.
• Periodo di ammortamento accelerato: la combinazione di costi di installazione inferiori, manutenzione ridotta e rendimento energetico fino al 35% più elevato garantisce un ritorno dell'investimento notevolmente rapido.

Perché scegliere noi

La collaborazione con un fornitore affidabile è fondamentale tanto quanto la tecnologia stessa. Ci impegniamo a fornire agli sviluppatori energetici su larga scala soluzioni infrastrutturali costruite per funzionare e progettate per durare. Il nostro impegno per l'eccellenza si estende ben oltre il semplice reparto di produzione, garantendoti un partner costante per l'intero ciclo di vita del tuo progetto.

• Eccellenza nella produzione end-to-end: in qualità di produttore diretto, manteniamo un rigoroso controllo di qualità su ogni pezzo di acciaio e ogni riga di codice, garantendo un'esecuzione impeccabile.
• Robusta catena di fornitura: in grado di soddisfare rapidamente richieste di approvvigionamento di volumi elevati, mantenendo i vostri megaprogetti nei tempi previsti senza colli di bottiglia logistici.
• Supporto di garanzia completo: sosteniamo la nostra ingegneria con una solida garanzia di 10 anni e un servizio post-vendita dedicato, offrendo la massima tranquillità ai tuoi investitori.
• Conformità globale: con le certificazioni TUV, CE e ISO9001, i nostri prodotti soddisfano i rigorosi standard richiesti dai finanziatori di progetti internazionali e dagli organismi di regolamentazione.

Domande frequenti

Per assistere i team di ingegneria e approvvigionamento nel loro processo di valutazione, abbiamo raccolto le risposte alle domande più critiche riguardanti l'implementazione e le prestazioni del nostro sistema di tracciamento ad asse singolo.

In che modo il controllo a circuito chiuso dell'IA migliora rispetto al tracciamento astronomico standard?

Gli inseguitori astronomici standard seguono un percorso preprogrammato basato esclusivamente sulla data e sull'ora. Il nostro sistema AI a circuito chiuso fa un ulteriore passo avanti utilizzando sensori in tempo reale per rilevare l’angolo e l’intensità della luce solare effettiva. Fornisce continuamente questi dati all'MCU, correggendo eventuali micro-deviazioni. Ciò garantisce che la precisione di tracciamento rimanga entro ≤ ±1°, sfruttando la massima resa energetica possibile anche in condizioni atmosferiche variabili.

Cosa rende il meccanismo di rotazione superiore per le applicazioni solari pesanti?

L'unità di rotazione offre un meccanismo di rotazione altamente chiuso, azionato da ingranaggi, che fornisce un'enorme coppia di tenuta e precisione di rotazione. A differenza degli attuatori lineari tradizionali, l'azionamento di rotazione distribuisce il carico meccanico in modo più uniforme su una superficie più ampia. Ciò riduce significativamente l'usura, minimizza le esigenze di manutenzione e fornisce la rigidità strutturale necessaria per resistere a carichi di vento elevati fino a 18 m/s.

Questo sistema di tracciamento può essere utilizzato su terreni molto irregolari o ondulati?

Assolutamente. Uno dei principali vantaggi del KST-1P è la sua eccezionale adattabilità al terreno. Il design a colonna singola consente a ciascuna riga di agire in modo indipendente. Può accogliere comodamente pendenze Nord-Sud fino al 20% e ha una flessibilità illimitata per le pendenze Est-Ovest. Ciò elimina la necessità di una classificazione del terreno estesa e costosa, rendendolo ideale per siti di progetto collinari o montuosi.

In che modo la funzione di backtracking intelligente protegge il nostro rendimento energetico durante la mattina presto e il tardo pomeriggio?

Quando il sole è basso sull’orizzonte, i pannelli solari possono proiettare lunghe ombre sulle file adiacenti, riducendo drasticamente la produzione di energia. Il nostro algoritmo di backtracking intelligente calcola il momento esatto in cui si verificherebbe l'ombreggiatura e appiattisce leggermente l'angolo dei pannelli. Evitando l'ombreggiamento fila per fila, il sistema garantisce che tutti i moduli rimangano completamente illuminati, catturando più luce utilizzabile durante queste ore critiche.

Quali sono le opzioni di alimentazione per i motori e i controller del sistema di tracciamento?

Offriamo soluzioni di alimentazione flessibili su misura per l'infrastruttura del vostro sito. Il sistema può essere alimentato in AC direttamente dalla rete o dalla stazione inverter. In alternativa, per aree remote o per ridurre i costi di scavo e cablaggio, offriamo un'opzione autoalimentata CC 24 V. Questa configurazione autoalimentata utilizza un piccolo pannello fotovoltaico dedicato e un sistema di batterie per azionare in modo indipendente il localizzatore, garantendo un funzionamento ininterrotto senza fare affidamento su linee elettriche esterne.
