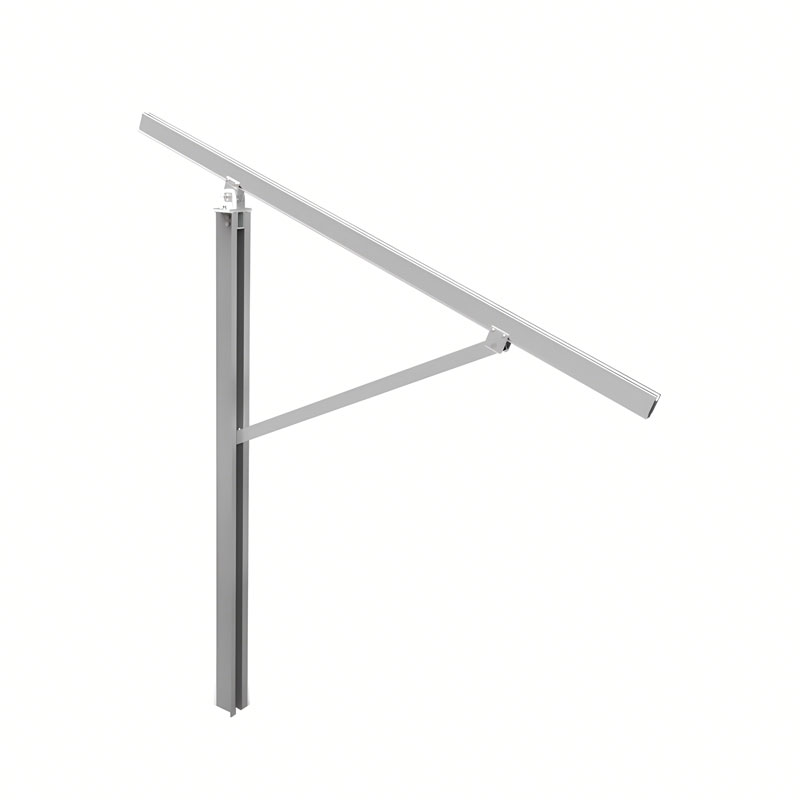

1. Colonne di montaggio fotovoltaico: la fondazione di supporto verticale

• Funzioni chiave:

• Sopportare i carichi verticali provenienti dai moduli solari e dalle strutture superiori.

• Determinare l'altezza e l'elevazione del pannello solare.

• Trasferisci i carichi in modo sicuro sulle fondamenta e sul terreno.

• Materiali comuni:

• Acciaio zincato a caldo: elevata resistenza, basso costo, ideale per sistemi montati a terra in aree con forti nevicate/vento.

• Alluminio anodizzato: leggero (30% più leggero dell'acciaio), resistente alla corrosione, perfetto per le regioni costiere o umide.

• Acciaio legato: elevata resistenza alla trazione, utilizzato per progetti pesanti o di grandi dimensioni.

• Tipi: colonne anteriori (regolare l'angolo di inclinazione), colonne posteriori (mantenere la stabilità) e colonne di supporto (per array di grandi dimensioni).

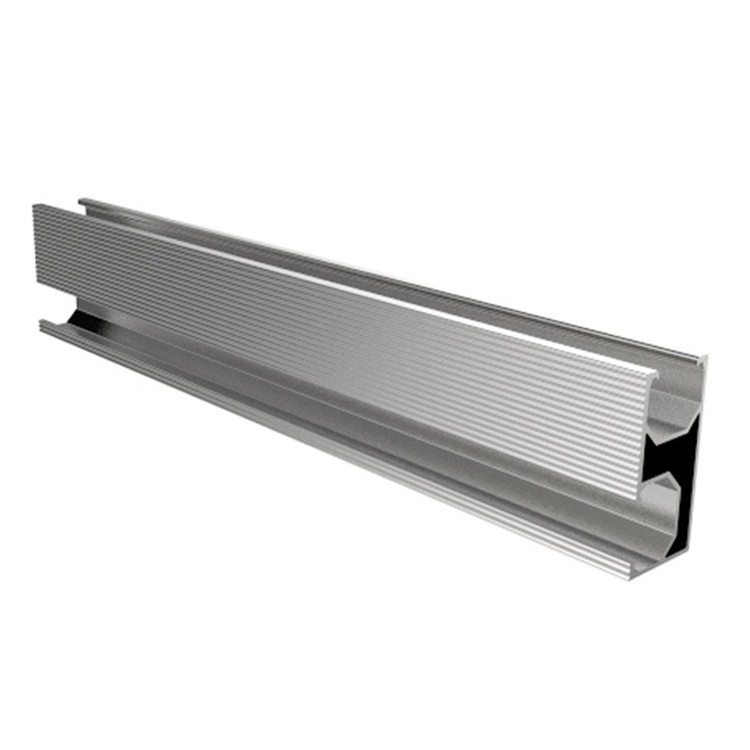

2. Travi di montaggio fotovoltaiche: il distributore di carico orizzontale

• Funzioni chiave:

• Collega le colonne per formare una struttura orizzontale stabile.

• Supporta binari e moduli solari, trasferendo i carichi alle colonne.

• Mantenere la spaziatura e l'allineamento del pannello solare.

• Materiali e profili comuni:

• Acciaio zincato a C/Z: elevata rigidità, conveniente, ampiamente utilizzato nelle staffe fisse per impianti fotovoltaici.

• Lega di alluminio (6063‑T5): leggera, facile da lavorare, adatta per sistemi residenziali e su tetto.

• Trave a I/Trave a H: per centrali elettriche montate a terra su larga scala che richiedono un'elevata capacità di carico.

• Suggerimento per l'installazione: le travi sono imbullonate (senza saldatura) alle colonne per facilitare il montaggio e lo smontaggio, riducendo i costi di manodopera in loco.



3. Guide di montaggio fotovoltaiche: il supporto del pannello solare

• Funzioni chiave:

• Fornire una superficie piana e stabile per l'installazione del pannello solare.

• Fissare i pannelli con morsetti (morsetti intermedi/estremità) e resistere alle vibrazioni del vento.

• Consentono una regolazione precisa della spaziatura e dell'allineamento dei pannelli.

• Materiali e caratteristiche comuni:

• Lega di alluminio anodizzato (6063‑T5): il materiale standard per i binari fotovoltaici : resistente alla corrosione, leggero e compatibile con la maggior parte dei morsetti per pannelli solari.

• Design del profilo estruso: scanalature a T/scanalatura a C per un'installazione flessibile del morsetto e una facile regolazione in loco.

• Personalizzazione della lunghezza: taglio a lunghezze specifiche per il progetto (in genere 2,4 m–6 m) per ridurre al minimo gli sprechi.

• Tipi: binari standard (per pannelli normali), binari per carichi pesanti (per moduli grandi/pesanti) e mini binari (per piccoli sistemi su tetto).



4. Connettori per montaggio fotovoltaico: i 'giunti' strutturali

• Funzioni chiave:

• Collega le colonne alle travi, le travi ai binari e i binari ai pannelli.

• Resistere alle forze di taglio e tensione, mantenendo l'integrità strutturale sotto carichi dinamici (vento/terremoto).

• Consente il montaggio senza attrezzi o con bulloni rapidi, riducendo i tempi di installazione.

• Tipi e materiali comuni:

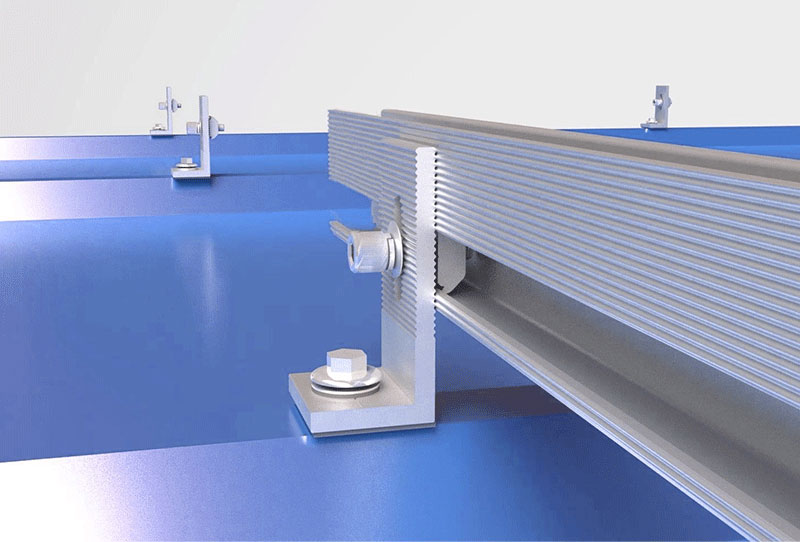

• Angolari a L (connettori ad angolo retto): collegano componenti verticali/orizzontali (colonne-travi, travi-rotaie); alluminio o acciaio zincato.

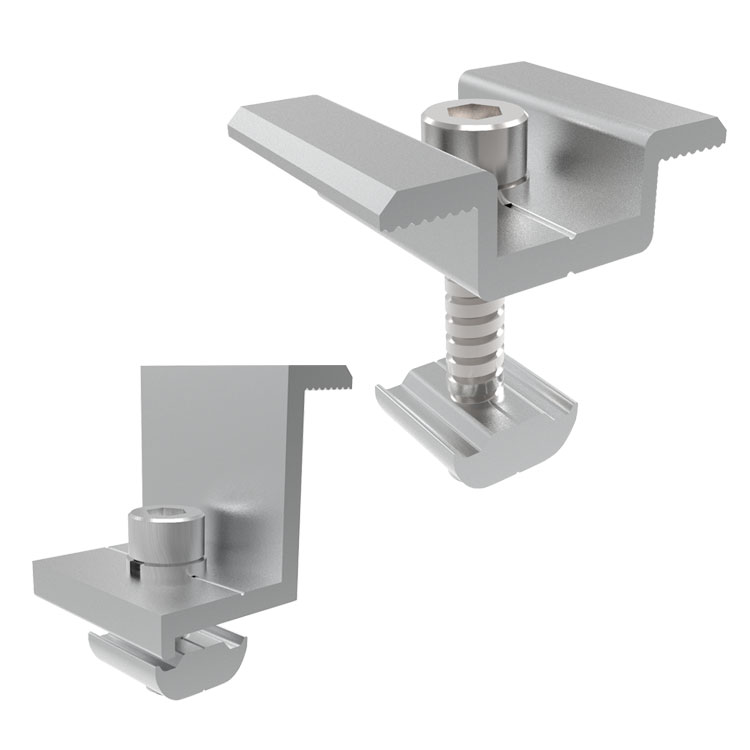

• Morsetti intermedi/estremità: fissano i pannelli solari ai binari; alluminio anodizzato con bulloneria in acciaio inox.



• Bulloni/dadi/rondelle: Elementi di fissaggio principali; acciaio inossidabile (304/316) per resistenza alla corrosione, con design anti-allentamento.

• Staffe triangolari: migliorano la stabilità dei giunti trave-colonna, soprattutto nelle aree soggette a vento forte.

• Requisito critico: tutti i connettori devono corrispondere al materiale dei componenti principali (connettori in alluminio per guide in alluminio) per evitare la corrosione galvanica.

Perché scegliere le strutture di montaggio fotovoltaiche di Kseng Energy?

• Materiali di prima qualità: tutte le colonne, le travi, le guide e i connettori utilizzano alluminio resistente alla corrosione o acciaio zincato, garantendo una durata di 25 anni.

• Stabilità strutturale: progettato per resistere a condizioni meteorologiche estreme (velocità del vento fino a 60 m/s, carico di neve fino a 1,5 kN/m²).

• Installazione semplice: il design modulare e imbullonato riduce i tempi di intervento in cantiere del 30% rispetto ai sistemi saldati.

• Soluzioni personalizzate: su misura per progetti solari su tetto, a terra, agricoli e costieri.

• Certificazioni globali: le certificazioni TUV, CE e ISO garantiscono la conformità agli standard internazionali.
