1. Progettazione della struttura del prodotto

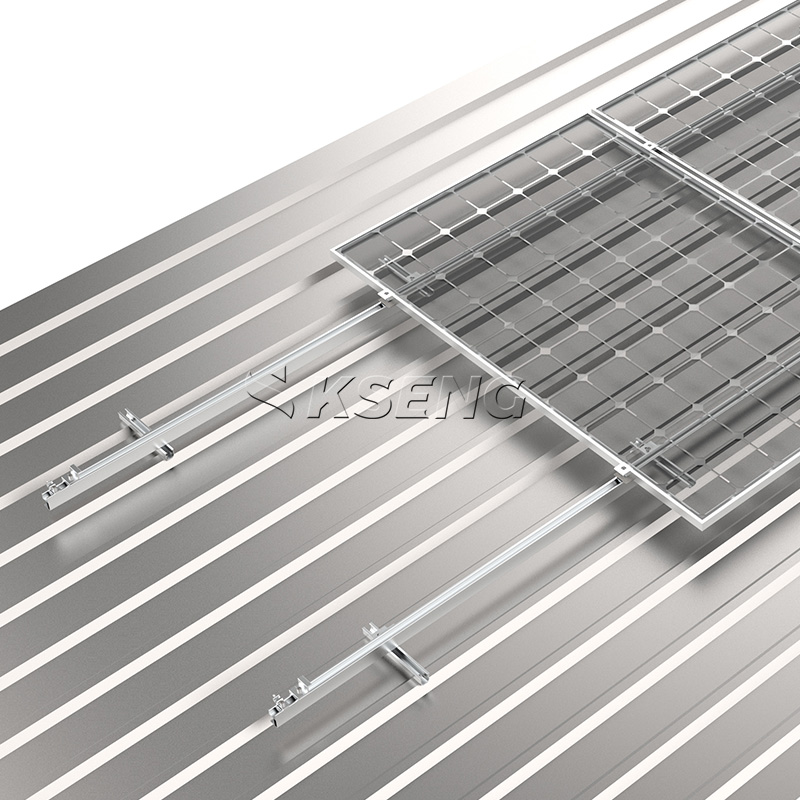

Questo kit di montaggio solare commerciale è composto da tre parti principali: mini binario di base a U, staffa a L e binario principale lungo. Il binario di base U mini viene fissato sulle nervature rialzate del tetto metallico trapezoidale solo nei punti di sollecitazione invece di coprire l'intera superficie del tetto. La staffa del piede a L collega il binario di base a U e il binario principale, realizzando la regolazione orizzontale e verticale per compensare le irregolarità del tetto e la tolleranza dimensionale delle lamiere. I lunghi binari principali sono disposti parallelamente per trasportare i moduli fotovoltaici, bloccati da morsetti intermedi e terminali per fissare stabilmente i pannelli solari. La struttura a strati separati può tamponare lo stress causato dall'espansione e dalla contrazione termica del tetto, evitando crepe nascoste dei pannelli solari e danni al tetto.
2. Eccellenti prestazioni di impermeabilità e protezione del tetto

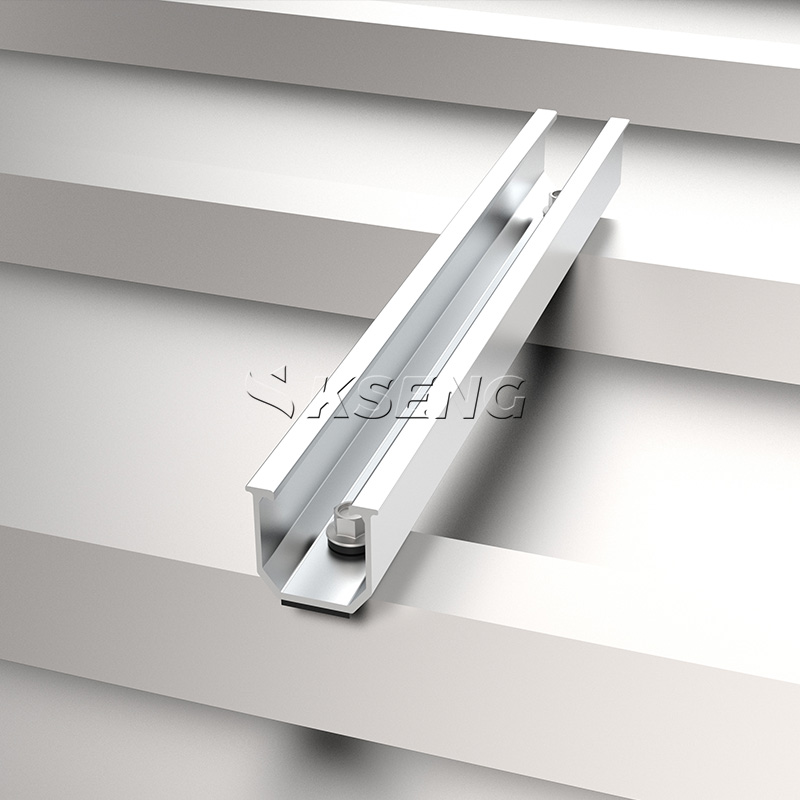

Ciascuna guida base U mini è dotata di guarnizione in gomma impermeabile antiscivolo EPDM a tutta lunghezza. Le viti autofilettanti in acciaio inossidabile penetrano nel cuscinetto in gomma per una doppia sigillatura, prevenendo efficacemente la fuoriuscita di acqua piovana dai fori delle viti. Effettuiamo fori solo sulle nervature rialzate del tetto in metallo anziché sulle aree del serbatoio dell'acqua per ridurre al minimo i rischi di perdite d'acqua. La guarnizione EPDM isola la lega di alluminio e la lamiera di acciaio zincato per evitare la corrosione galvanica, prevenendo la ruggine e la perforazione del tetto. Le guide di base corte a U entrano in contatto con il tetto solo in punti fissi, senza che l'attrito su un'ampia area graffi il rivestimento del tetto in metallo, prolungando la durata del tetto originale della fabbrica.
3. Ampia compatibilità e installazione flessibile
Il rack solare con base Kseng U si adatta alla maggior parte delle lamiere ondulate trapezoidali tradizionali, inclusi i profili 840, 900, 760, 820. La lunghezza del mini binario di base a U può essere tagliata sul posto per adattarsi alla diversa spaziatura delle nervature, mentre le specifiche multiple delle staffe del piede a L forniscono altezze di montaggio regolabili. I binari principali lunghi possono essere uniti liberamente per un'espansione illimitata dell'array fotovoltaico, compatibile con pannelli solari monofacciali da 450 W–700 W, supportando sia il layout del modulo orizzontale che verticale. Tutti gli accessori sono parti modulari standardizzate senza saldature personalizzate, un singolo operatore può completare l'assemblaggio su un tetto alto per risparmiare tempo di costruzione.
4. Materiale durevole e prestazioni meccaniche stabili
Tutte le estrusioni di alluminio adottano il materiale 6063-T5 con trattamento superficiale anodizzato duro, resistente alla pioggia acida e alla corrosione da nebbia salina costiera. Tutti i bulloni, le viti e i morsetti sono in acciaio inossidabile 304 per un uso a lungo termine senza ruggine, corrispondente alla durata di servizio di 25 anni dei moduli solari. I gruppi multipli di base a U + piedini a L supportano il binario principale a intervalli, distribuendo uniformemente il carico del vento e il carico della neve sulle nervature del tetto senza che la tensione locale strappi la lamiera. Gli spazi di assemblaggio riservati consentono l'espansione e la contrazione termica, garantendo prestazioni meccaniche stabili in aree soggette a tifoni e forti nevicate.
Domande frequenti:
Q1: Per quale tipo di tetto è adatto questo sistema di montaggio solare?
A1: Questo rack è progettato per tetti in metallo ondulato trapezoidale, tetti in lamiera con cuciture non verticali, ampiamente utilizzato su tetti di fabbriche, magazzini, parchi logistici e supermercati. Si adatta a lamiere trapezoidali 840/900/760/820.
Q2: Come funziona il piedino a L con la mini guida di base a U?

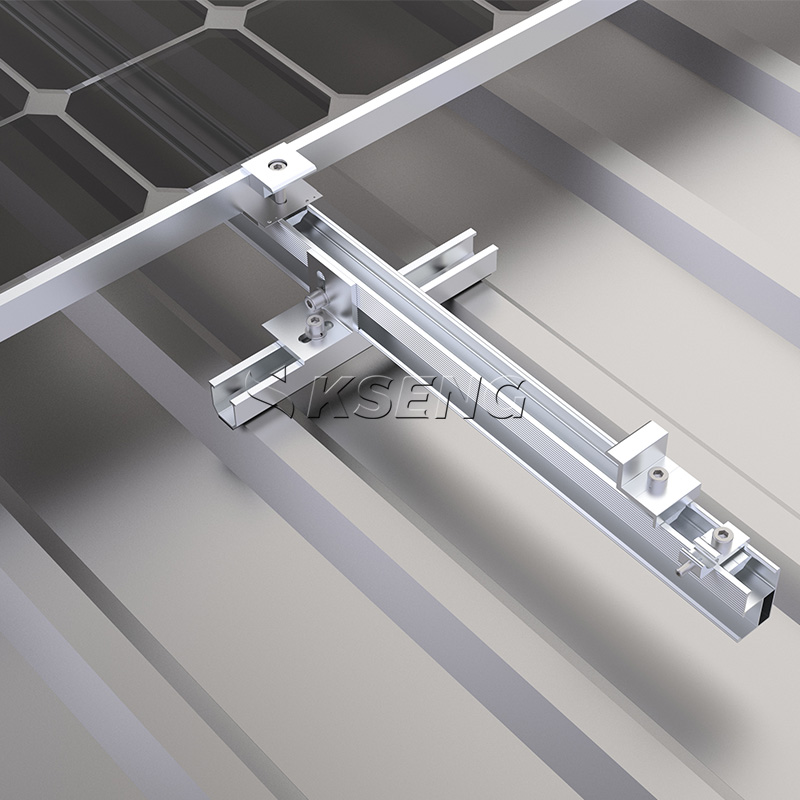

A2: Il piedino a L funge da connettore regolabile tra il binario di base a U e il binario lungo principale. Supporta la regolazione orizzontale e verticale per bilanciare la superficie irregolare del tetto e gli errori dimensionali della lamiera, separando la base fissa del tetto e la guida portante FV per tamponare lo stress strutturale.
Q3: Questa staffa solare causerà perdite dal tetto?
A3: Il sistema adotta un doppio design impermeabile: guarnizione EPDM a tutta lunghezza sotto la guida di base a U + foratura solo con nervatura senza perforazione sui canali dell'acqua. La vite autofilettante penetra nel cuscinetto in gomma per sigillare i fori, riducendo notevolmente i rischi di perdite d'acqua.
Q4: Di che materiale sono fatti i componenti di montaggio solare?
A4: Le guide e le staffe strutturali sono in alluminio anodizzato 6063-T5; tutti gli elementi di fissaggio e i morsetti sono in acciaio inossidabile SUS304; il cuscinetto impermeabile è in gomma EPDM resistente agli agenti atmosferici, durata di servizio all'aperto di 25 anni.
Q5: È facile installare questo rack solare con base a U su un tetto alto in metallo?
A5: Tutte le parti leggere modulari sono facili da trasportare sul tetto. Passaggi di installazione standard: fissare il binario di base a U → installare la staffa del piede a L → posare il binario principale → bloccare i pannelli solari con morsetti, il singolo installatore può completare la costruzione in modo indipendente.
Q6: Questa staffa solare riduce il carico sul tetto in metallo?
A6: Le guide di base a U sono disposte solo nei punti delle nervature portanti, i carichi dei pannelli solari sono distribuiti uniformemente su più nervature del tetto, riducendo la pressione locale sul tetto metallico sottile, la maggior parte dei vecchi magazzini non necessita di rinforzi aggiuntivi del tetto.
