Piastrella KS R061
Kseng

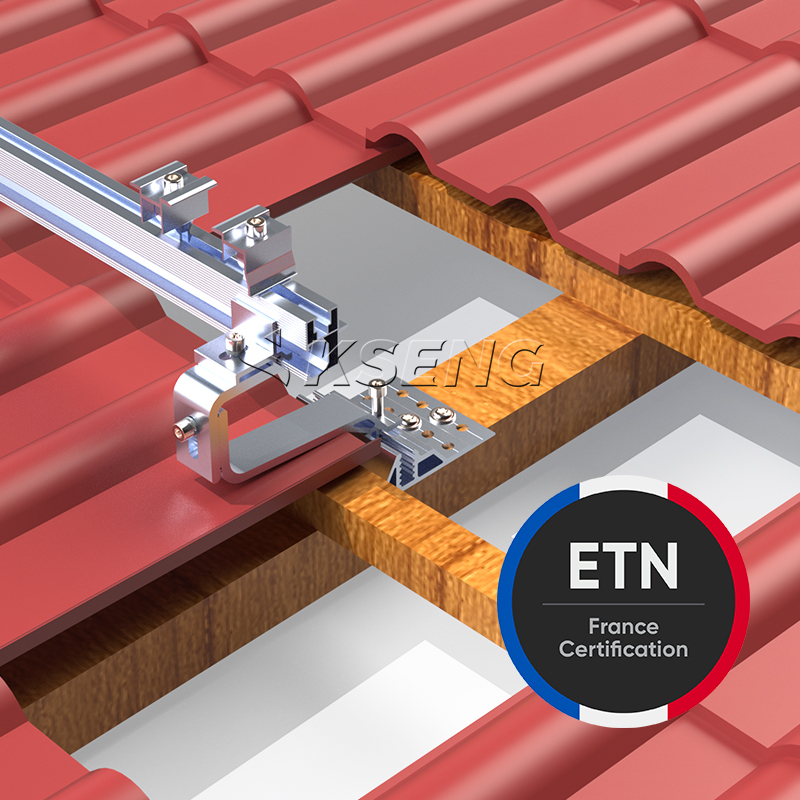

Il sistema di montaggio solare per tetto in tegole Kseng R061 è una soluzione di montaggio fotovoltaico sopra il tetto progettata per tetti inclinati in tegole con strutture a travi di legno. Il sistema utilizza il gancio per tetto in tegole HA-1101 per collegare la guida di montaggio in alluminio R061 alla struttura del tetto ed è progettato per l'installazione del pannello solare con orientamento verticale.
Il sistema R061 supporta moduli fotovoltaici fino a 2350 mm di lunghezza e 1350 mm di larghezza , con uno spessore del modulo di 30–38 mm . È adatto per tetti in tegole con una pendenza fino a 75° e fornisce una pratica soluzione di montaggio per progetti solari fotovoltaici residenziali e di altro tipo.
L'R061 è specificatamente progettato per il montaggio fotovoltaico su tetti in tegole . Il gancio per tetto HA-1101 fornisce il collegamento tra la struttura del tetto in tegole e il binario di montaggio solare consentendo al contempo la regolazione per adattarsi alla configurazione delle tegole.
Il sistema R061 è studiato per coperture sostenute da travi in legno . Il gancio per tetto HA-1101 viene fissato alla trave di supporto in legno utilizzando le viti per legno FA-0985 specificate.
Il gancio da tetto HA-1101 è dotato di posizioni di connessione regolabili che consentono agli installatori di regolare il gancio in base alla struttura del tetto e alla posizione delle tegole. Una corretta regolazione aiuta a prevenire l'interferenza tra il gancio di montaggio e le tegole.
Il sistema di montaggio R061 è progettato per l'installazione di moduli fotovoltaici con orientamento verticale , fornendo una configurazione di montaggio definita per gli array di pannelli solari sul tetto.
La guida di montaggio in alluminio R061 può essere collegata utilizzando la giunzione della guida SR-8001 quando è necessaria una lunghezza aggiuntiva della guida. Ciò consente a più sezioni di binario di formare una struttura di montaggio continua.
Il sistema R061 include i componenti principali necessari per un'installazione fotovoltaica su tetto in tegole, tra cui il binario R061, il gancio per tetto HA-1101, la giunzione del binario SR-8001, il morsetto centrale CM-0163, la vite per legno FA-0985 e il tappo del binario DG-0042.
| Dettagli | delle specifiche |
|---|---|
| Tipo di prodotto | Sistema di montaggio solare per tetto in tegole |
| Tipo di montaggio | Sopra il tetto |
| Tipo di tetto | Tetto in tegole/Tetto spiovente |
| Pendenza massima del tetto | ≤ 75° |
| Struttura del tetto | Trave di legno |
| Orientamento dei moduli fotovoltaici | Ritratto |
| Lunghezza massima del modulo | ≤ 2350 mm |
| Larghezza massima del modulo | ≤ 1350 mm |
| Spessore del modulo | 30–38 mm |
| Matrice di riferimento | 1×4 |
| Guida di montaggio | R061 |
| Gancio per tetto | HA-1101 |
| Giunzione della rotaia | SR-8001 |
| Morsetto centrale | CM-0163 |
| Vite per legno | FA-0985 |
| Tappo ferroviario | DG-0042 |

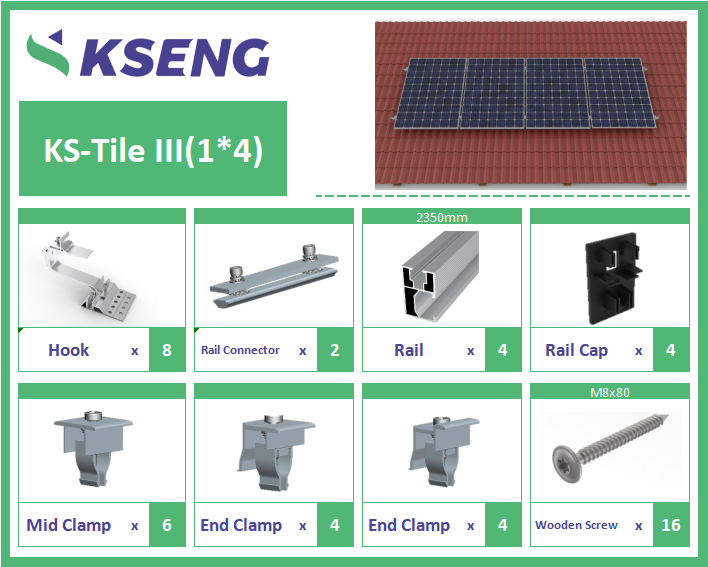

Il sistema di montaggio solare per tetto in tegole Kseng R061 è costituito dai seguenti componenti principali:
 |  |  |

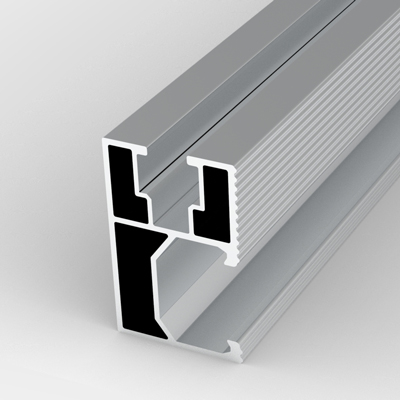

R061 Guida di montaggio solare | HA-1101 Gancio per tetto in tegole | CM-0163 Morsetto centrale |

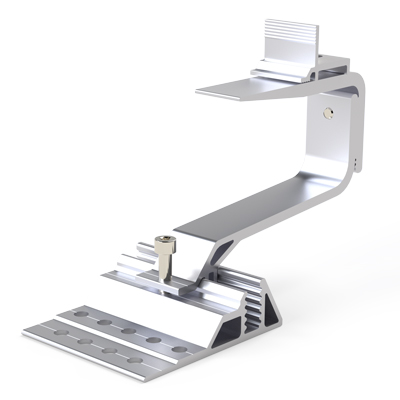

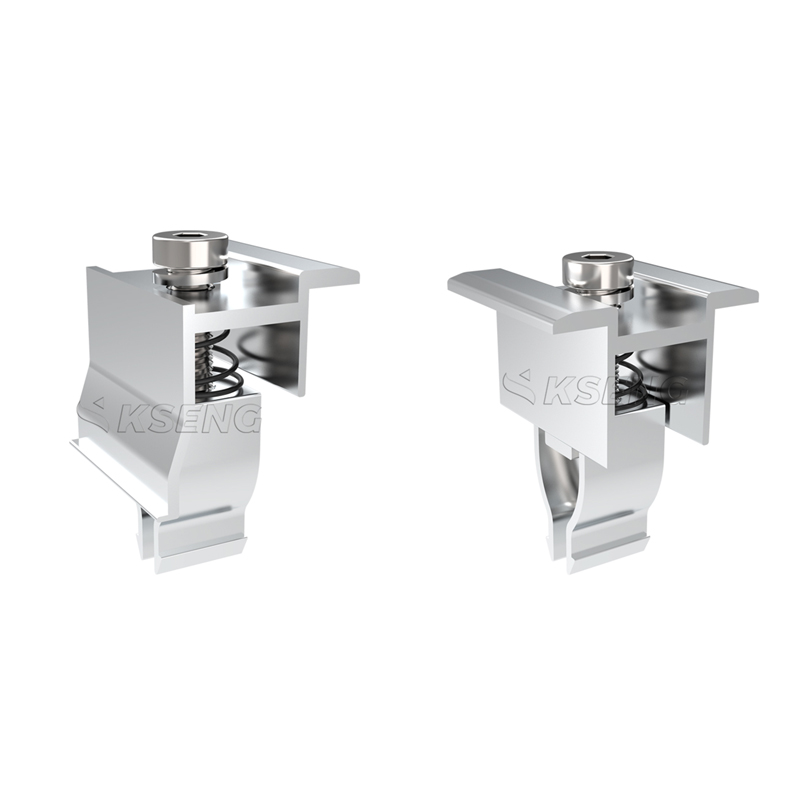

Il binario R061 fornisce il supporto strutturale principale per i moduli fotovoltaici e si collega ai ganci da tetto HA-1101. | Il gancio da tetto HA-1101 collega il binario di montaggio R061 alla struttura con travi in legno sotto il tetto in tegole. I suoi punti di connessione regolabili aiutano gli installatori a posizionare correttamente il gancio in base alla struttura del tetto. | Il morsetto terminale centrale CM-0163 fissa i moduli fotovoltaici adiacenti alla guida di montaggio R061. |
 |  |  |
Giunzione per rotaia SR-8001 | FA-0985 Vite per legno | DG-0042 Tappo per binario |

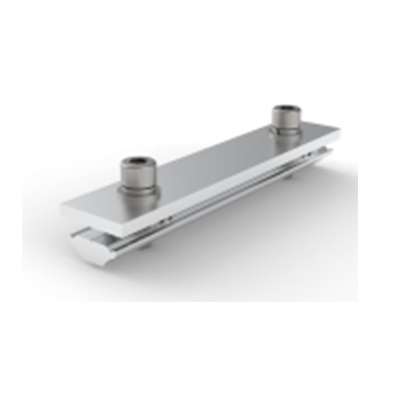

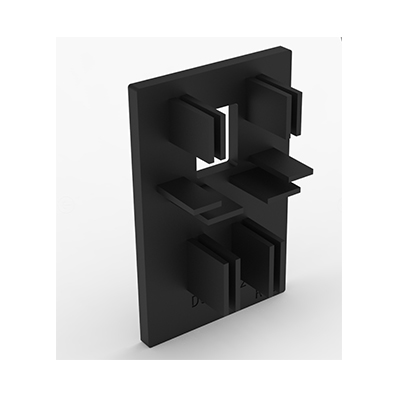

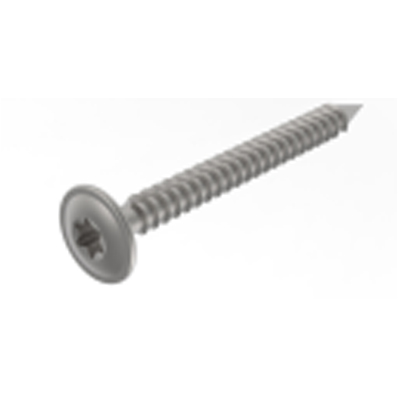

La giunzione della guida SR-8001 viene utilizzata per collegare due guide di montaggio R061 quando è necessaria una guida continua più lunga. | La vite per legno FA-0985 viene utilizzata per fissare il gancio per tetto HA-1101 alla trave di legno di supporto. | Il tappo del binario DG-0042 è installato all'estremità del binario di montaggio R061 per completare il gruppo del binario. |
Il sistema di montaggio solare per tetto in tegole R061 è progettato per:
Tetti di tegole
Tetti spioventi
Strutture di copertura con travi in legno
Impianti fotovoltaici sopratetto
Array di pannelli solari orientati in verticale
Il sistema supporta moduli solari con:
Lunghezza massima: 2350 mm
Larghezza massima: 1350 mm
Spessore del modulo: 30–38 mm
La pendenza massima del tetto specificata è 75°.

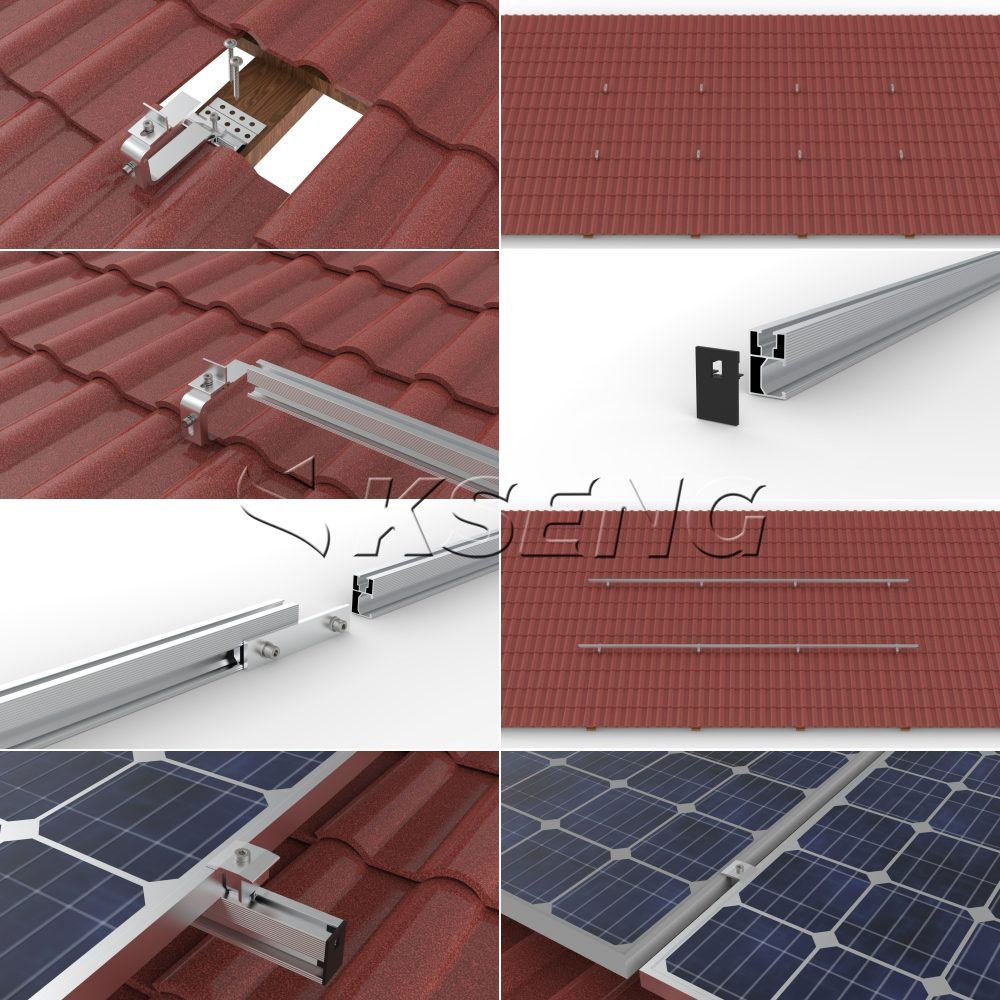

Il processo di installazione dell'R061 è progettato in base alla struttura del tetto, alla posizione delle tegole e alla disposizione dei moduli fotovoltaici.
Prima dell'installazione, determinare la posizione e la spaziatura delle travi di legno sotto il tetto in tegole. Le posizioni delle travi vengono utilizzate per determinare le posizioni di fissaggio dei ganci da tetto HA-1101.
Rimuovere la tegola nel punto di installazione selezionato e posizionare il gancio per tetto HA-1101 sopra la trave di legno di supporto.
Regolare la posizione del gancio in modo che offra una distanza sufficiente dalle tegole circostanti.
Fissare il gancio da tetto HA-1101 alla trave di legno utilizzando le viti per legno FA-0985 specificate.
Controllare la posizione e l'allineamento del gancio prima di serrare completamente le viti di fissaggio.
Posizionare la guida di montaggio R061 sui ganci da tetto HA-1101 installati.
Posizionare la guida in base alla disposizione del modulo fotovoltaico e fissarla tramite il collegamento di fissaggio della guida.
Se è necessaria una lunghezza aggiuntiva del binario, utilizzare la giunzione del binario SR-8001 per collegare i binari R061 adiacenti.
Assicurarsi che la giunzione sia correttamente agganciata alla guida prima di fissare la connessione.
Installare il cappuccio della guida DG-0042 all'estremità della guida di montaggio dopo aver completato il montaggio della guida.
Posizionare i moduli fotovoltaici sulle guide di montaggio R061 nell'orientamento verticale specificato.
Posizionare i moduli secondo il layout del progetto.
Utilizzare i morsetti centrali CM-0163 e i componenti di fissaggio terminali applicabili per fissare i moduli solari alle guide di montaggio.
Controllare l'allineamento del modulo e tutti i collegamenti meccanici dopo l'installazione.
Prima di installare il sistema di montaggio solare per tetto in tegole R061, gli installatori devono ispezionare le condizioni delle tegole e della struttura di supporto.
L'installazione dovrebbe tenere conto di:
Struttura del tetto e posizione delle travi in legno
Tipo e condizioni delle tegole del tetto
Pendenza del tetto
Dimensioni del modulo fotovoltaico
Spessore del modulo fotovoltaico
Condizioni locali di vento e neve
Spazio di montaggio richiesto
Requisiti edilizi ed elettrici locali applicabili
La spaziatura finale dei ganci, la disposizione delle rotaie, il metodo di fissaggio e la configurazione strutturale devono essere determinati in base alle condizioni effettive del progetto e ai requisiti ingegneristici.
Il sistema di montaggio solare per tetti in tegole Kseng R061 può essere utilizzato per una gamma di applicazioni fotovoltaiche su tetto, tra cui:
Impianti solari per tetti residenziali in tegole
Impianti fotovoltaici su tetto spiovente
Strutture di copertura con travi in legno
Progetti di pannelli solari residenziali
Impianti fotovoltaici su tetto di piccole e medie dimensioni
Nuovi impianti solari su tetti in tegole esistenti
L'R061 è sviluppato specificatamente per tetti spioventi in tegole e utilizza un gancio da tetto dedicato HA-1101 per il collegamento al tetto.
L'HA-1101 fornisce un posizionamento regolabile per adattarsi a diverse configurazioni di tetto in tegole e mantenere la distanza dalle tegole.
Il sistema supporta moduli fotovoltaici fino a 2350 × 1350 mm con uno spessore del modulo di 30–38 mm.
Il sistema R061 combina binario di montaggio, gancio per tetto, giunzione del binario, morsetti per moduli, viti per legno e cappucci per binario in una soluzione integrata di montaggio fotovoltaico sul tetto.
Il sistema fornisce una sequenza di installazione definita, dalla misurazione delle travi in legno all'installazione dei ganci sul tetto, fino all'assemblaggio delle guide e al fissaggio dei moduli fotovoltaici.
Prodotto: R061 Sistema di montaggio solare per tetto in tegole
Tipo di tetto: Tetto in tegole/Tetto spiovente
Tipo di montaggio: Sopra
il tetto Struttura del tetto: Trave in legno
Pendenza del tetto: ≤75°
Orientamento del modulo: Verticale
Dimensioni massime del modulo: 2350 × 1350 mm
Spessore del modulo: 30–38 mm
Serie di riferimento: 1 × 4
Gancio per tetto: HA-1101
Binario: R061
Giunzione del binario: SR-8001
Morsetto centrale: CM-0163
Vite per legno: FA-0985
Tappo per guida: DG-0042
Il Kseng R061 è un sistema di montaggio solare sopratetto progettato per l'installazione di moduli fotovoltaici su tetti inclinati piastrellati. Utilizza il gancio da tetto HA-1101 per collegare la guida di montaggio R061 alla struttura del tetto con travi in legno.
L'R061 è progettato per tetti in tegole e tetti spioventi . La pendenza massima del tetto specificata è 75°.
Il sistema R061 è studiato per strutture di copertura con travi in legno . Il gancio da tetto HA-1101 è fissato alla trave portante in legno utilizzando viti per legno FA-0985.
Il sistema supporta moduli fotovoltaici fino a 2350 mm di lunghezza e 1350 mm di larghezza , con uno spessore del modulo di 30–38 mm.
SÌ. Il sistema R061 è specifico per l'installazione dei moduli fotovoltaici con orientamento verticale.
I componenti principali includono il binario di montaggio R061, il gancio per tetto HA-1101, la giunzione del binario SR-8001, il morsetto centrale CM-0163, la vite per legno FA-0985 e il tappo del binario DG-0042.
Il gancio per tetto HA-1101 è posizionato sopra la trave di supporto in legno sotto il tetto in tegole e fissato con viti per legno FA-0985. La posizione del gancio deve essere regolata per evitare interferenze con le tegole.
Quando è necessaria una lunghezza aggiuntiva del binario, è possibile collegare due binari R061 utilizzando la giunzione del binario SR-8001.
La pendenza massima del tetto specificata per il sistema R061 è 75°.
SÌ. L'R061 è progettato per tetti inclinati in tegole e può essere utilizzato per impianti fotovoltaici su tetti residenziali dove la struttura del tetto e le condizioni del progetto soddisfano i requisiti del sistema.
