R121
Kseng
Il sistema di montaggio solare per tetti in tegole Kseng R121 è una soluzione di montaggio fotovoltaica progettata per l'installazione di pannelli solari su tetti in tegole. Combina una guida di montaggio in alluminio ad alta resistenza, ganci per tetto in alluminio di alta qualità e dispositivi di fissaggio in acciaio inossidabile per fornire una base sicura e duratura per gli impianti fotovoltaici sul tetto.
L'R121 è adatto per progetti solari residenziali e commerciali con tetto in tegole ed è progettato per un'installazione rapida ed efficiente.

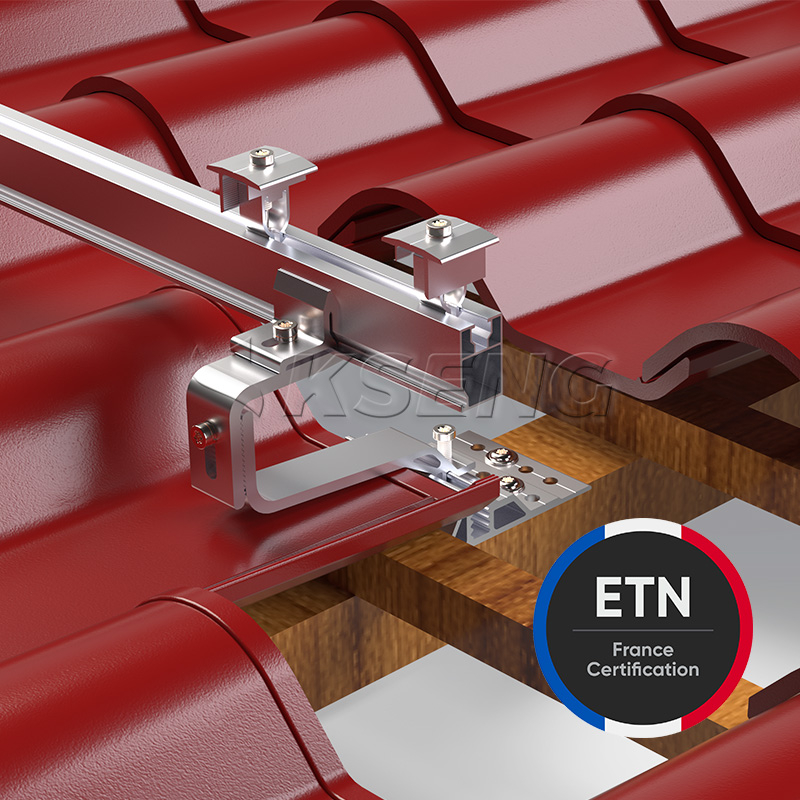

L'R121 utilizza una struttura a gancio per tetto in tegole dedicata per collegare saldamente la guida di montaggio solare alla struttura del tetto. Il design del gancio è adatto per applicazioni su tetti in tegole e aiuta a fornire un'interfaccia di montaggio stabile per i moduli fotovoltaici.
Il sistema utilizza morsetti intermedi e terminali a doppio scopo per semplificare l'installazione del pannello solare. Il design del morsetto aiuta a proteggere i moduli fotovoltaici riducendo il numero di componenti diversi richiesti durante l'installazione.
L'R121 è dotato di un connettore rapido che consente di collegare in modo efficiente la guida di montaggio durante l'installazione. Ciò aiuta a semplificare l'assemblaggio e può migliorare l'efficienza dell'installazione in cantiere.
Il gancio da tetto è realizzato in alluminio AL6005-T5 , fornendo un componente di montaggio leggero e resistente alla corrosione per applicazioni solari su tetto.
Il sistema utilizza componenti in acciaio inossidabile SUS304 per un fissaggio affidabile e resistenza alla corrosione in ambienti esterni sui tetti.
L'R121 è stato applicato in progetti solari in Europa e viene fornito con la relativa documentazione di certificazione mostrata nei materiali del prodotto, inclusa la certificazione CE ed ETN.
| Specifica | R121 |
|---|---|
| Tipo di prodotto | Sistema di montaggio solare per tetto in tegole |
| Applicazione | Installazione fotovoltaica su tetto in tegole |
| Progettare la velocità del vento | 30 m/sec |
| Progettare il carico di neve | 0,70 kN/m² |
| Larghezza del modulo | ≤ 1134 mm |
| Spessore del modulo | 30–38 mm |
| Matrice di unità | 1 × 4 pezzi |
| Materiali principali | AL6005-T5, AISI 304 |
| Tipo di montaggio | Montaggio solare sul tetto |
| Tipo di tetto | Tetto in tegole |
| Certificazione | CE, ETN |

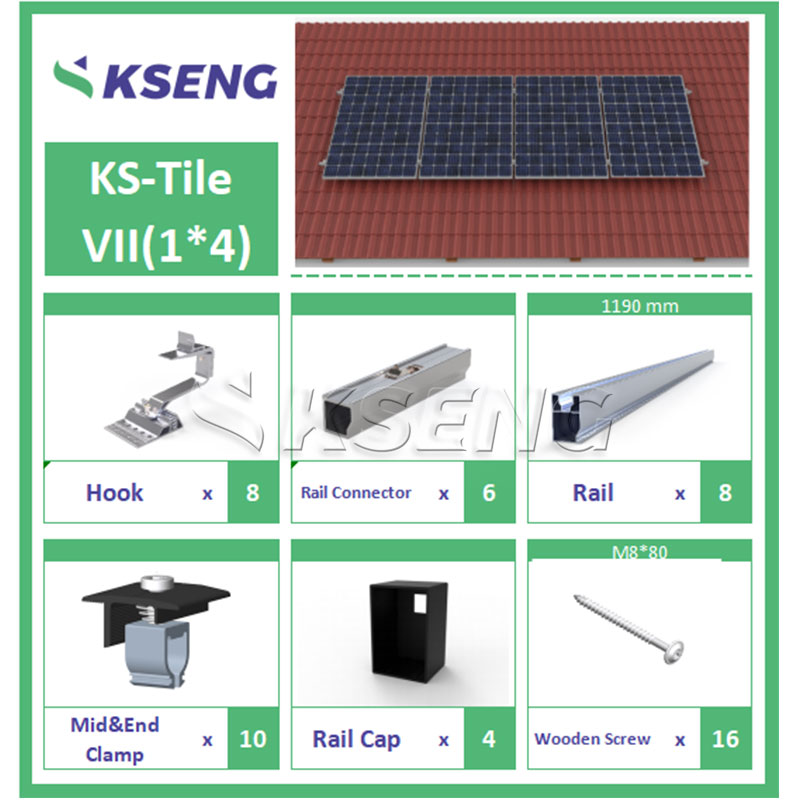

Il sistema di montaggio solare per tetto in tegole R121 è costituito dai componenti principali necessari per un'installazione fotovoltaica sicura sul tetto.
Guida di montaggio solare : fornisce il supporto strutturale per i moduli fotovoltaici.
Gancio per tetto in tegole : collega il binario di montaggio alla struttura del tetto in tegole.
Morsetto centrale : fissa i moduli solari adiacenti alla guida di montaggio.
Morsetto terminale : fissa il bordo esterno dell'array di moduli solari.
Connettore per binario : collega le guide di montaggio in modo efficiente.
Elementi di fissaggio in acciaio inossidabile : forniscono connessioni sicure e durevoli.
Altri accessori di montaggio : supportano un'installazione e un assemblaggio efficienti del sistema.

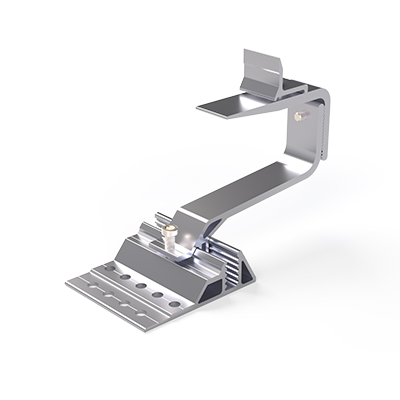

Gancio（HA-1103）

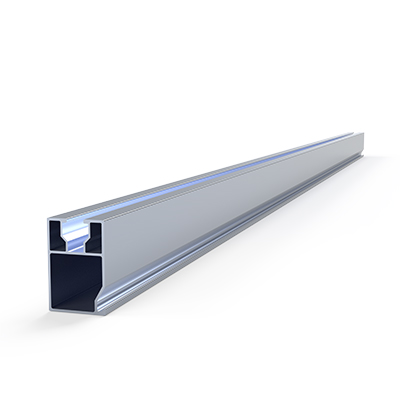

Binario（R121）

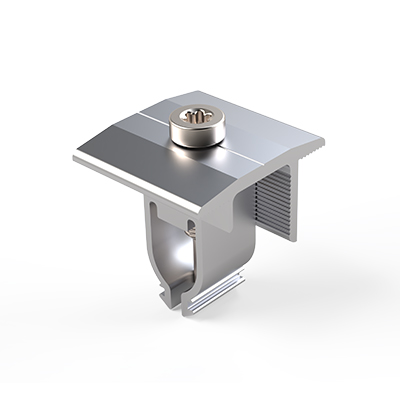

Morsetto intermedio/finale（CM-0163）

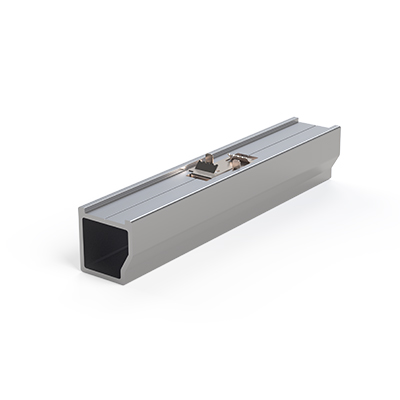

Connettore per binario R121

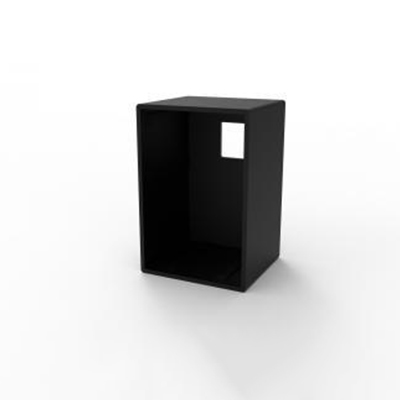

Tappo ferroviario (L/R)
Nome3

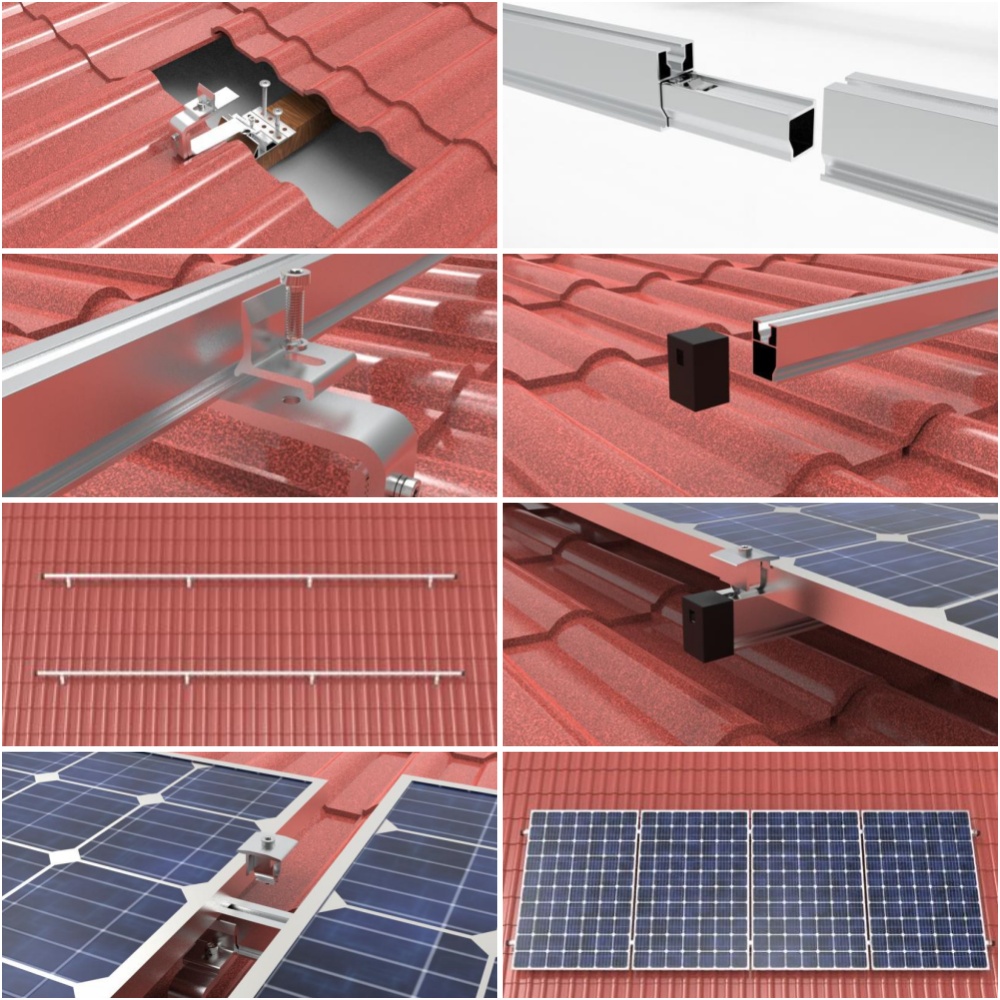

Il processo di installazione generale include i seguenti passaggi:
Controllare la struttura del tetto, le condizioni delle tegole e l'area di installazione prima di montare l'impianto fotovoltaico.
Posiziona i ganci da tetto in alluminio premium nei punti richiesti e fissali saldamente alla struttura del tetto.
Collegare le guide di montaggio ai ganci del tetto e regolare la loro posizione in base alla disposizione del modulo fotovoltaico.
Utilizzare il connettore rapido per binario per unire le guide di montaggio laddove è necessaria una lunghezza aggiuntiva della guida.
Posizionare i moduli fotovoltaici sulle guide e fissarli utilizzando i morsetti intermedi e terminali R121.
Controllare tutti i collegamenti meccanici, l'allineamento dei moduli e i dispositivi di fissaggio prima di completare l'installazione.
Il Kseng R121 è progettato per applicazioni fotovoltaiche su tetto in tegole, tra cui:
Sistemi solari su tetto residenziali
Progetti fotovoltaici commerciali con tetto in tegole
Impianti solari residenziali europei
Impianti fotovoltaici su tetto di piccole e medie dimensioni
Nuovi impianti solari su tetti in tegole esistenti
Installazione rapida
Il design del binario a connessione rapida e la struttura a morsetto semplificata aiutano a semplificare l'installazione fotovoltaica sul tetto.
Materiali affidabili
Il sistema utilizza componenti in alluminio AL6005-T5 e acciaio inossidabile SUS304 per applicazioni di montaggio solare all'aperto.
Compatibilità con tetto in tegole
Il gancio per tetto dedicato fornisce un'interfaccia di montaggio progettata specificamente per applicazioni su tetto in tegole.
Compatibilità flessibile dei moduli
L'R121 supporta moduli fotovoltaici con uno spessore di 30–38 mm e una larghezza del modulo fino a 1134 mm.
Esperienza di progetti europei
Il prodotto è stato utilizzato in progetti solari in Europa ed è supportato dalla documentazione di certificazione CE ed ETN.

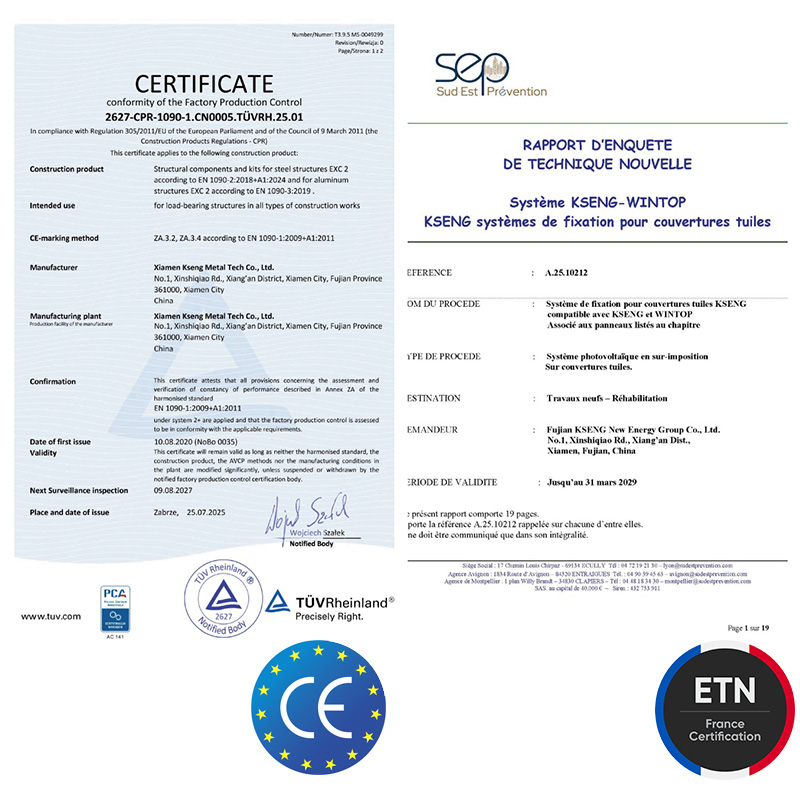

Il sistema di montaggio solare per tetto in tegole Kseng R121 è supportato dalla documentazione di certificazione mostrata nei materiali del prodotto, tra cui:
CE
Certificazione ETN
I requisiti di certificazione e conformità possono variare in base al mercato e al progetto. Contatta Kseng per gli ultimi documenti di certificazione applicabili al tuo progetto.
Xiamen Kseng Metal Tech. Co., Ltd. è specializzata in sistemi di montaggio solare e soluzioni di montaggio fotovoltaico per diversi ambienti di installazione.
L'R121 fa parte del portafoglio di prodotti di montaggio solare su tetto di Kseng ed è progettato per fornire una soluzione di montaggio efficiente per progetti fotovoltaici su tetto piastrellato.
Il Kseng R121 è un sistema di montaggio solare progettato per l'installazione di moduli fotovoltaici su tetti piastrellati. Utilizza ganci da tetto in alluminio, binari di montaggio, morsetti intermedi e finali, connettori per binari e dispositivi di fissaggio in acciaio inossidabile.
L'R121 è specificatamente progettato per installazioni solari su tetti in tegole . La configurazione di montaggio finale deve essere selezionata in base al tipo specifico di tegola e alla struttura del tetto.
L'R121 supporta moduli solari con uno spessore del modulo di 30–38 mm e una larghezza del modulo fino a 1134 mm , secondo le specifiche del prodotto.
I principali materiali specificati per l'R121 sono alluminio AL6005-T5 e acciaio inossidabile SUS304.
La velocità del vento di progetto specificata è di 30 m/s . La progettazione effettiva del progetto dovrebbe considerare le condizioni del vento locale, la struttura del tetto, la disposizione di montaggio e i requisiti ingegneristici.
Il carico di neve di progetto specificato è di 0,70 kN/m² . I calcoli strutturali specifici del progetto dovrebbero essere eseguiti in base alle condizioni locali e agli standard applicabili.
SÌ. L'R121 è dotato di un sistema di binari a connessione rapida e doppi morsetti intermedi/estremità , progettati per semplificare la connessione dei componenti e l'installazione dei moduli fotovoltaici.
SÌ. Il prodotto è stato utilizzato in progetti solari in Europa e i materiali del prodotto mostrano la documentazione di certificazione CE ed ETN . La conformità specifica del progetto deve essere confermata con Kseng prima dell'installazione.
