Gli sviluppatori solari su scala industriale e gli EPC si trovano ad affrontare un incessante atto di bilanciamento. È necessario valutare costantemente il CAPEX iniziale più elevato dei sistemi di tracciamento rispetto alla stretta necessità di massimizzare la resa energetica. Sebbene le architetture indipendenti ad asse singolo abbiano dominato a lungo il panorama dei servizi pubblici, la recente inflazione dei componenti e le complessità operative hanno imposto un perno strategico. Stiamo assistendo a un massiccio spostamento del settore verso layout ottimizzati meccanicamente.
Un con collegamento a doppia fila sistema di inseguitori solari offre una riduzione misurabile del costo livellato dell'energia (LCOE) per topografie relativamente piatte. Ciò si ottiene riducendo drasticamente i punti di guasto elettrico senza sacrificare l’aumento di rendimento del 15–25% tipico delle installazioni con tracciamento attivo. In questa guida imparerai gli esatti principi meccanici alla base dei collegamenti a doppia fila. Esploreremo le metriche di idoneità del sito, analizzeremo i quadri di approvvigionamento e confronteremo questa configurazione direttamente con le alternative ad inclinazione fissa e a file indipendenti.
Complessità elettrica dimezzata: il collegamento di due file a un singolo motore di rotazione riduce le unità di controllo e i motori fino al 50%, riducendo direttamente i tassi di guasto.
Parametri rigorosi del sito: la massima efficienza in termini di costi si ottiene nei siti con tolleranze della pendenza NS inferiori al 10–15%; terreni altamente ondulati possono comunque richiedere progetti di file indipendenti.
Riduzione dei costi di O&M: un minor numero di componenti attivi e un consumo energetico giornaliero estremamente basso (spesso <0,1 kWh/giorno) favoriscono la sostenibilità finanziaria a lungo termine.
Compatibilità di grande formato: i moderni sistemi di collegamento meccanico sono progettati specificamente per supportare carichi di vento elevato per moduli bifacciali ultra-grandi (210 mm/600 W+).
Gli ingegneri cercano costantemente modi per fare di più con meno parti mobili. Per anni, lo standard del settore prevedeva l’alimentazione indipendente di ogni fila di pannelli solari. Ogni fila aveva il proprio motore, la propria batteria di riserva e il proprio nodo di comunicazione. Sebbene ciò offrisse la massima flessibilità su terreni irregolari, moltiplicò anche il numero di potenziali punti di guasto in un sito enorme.

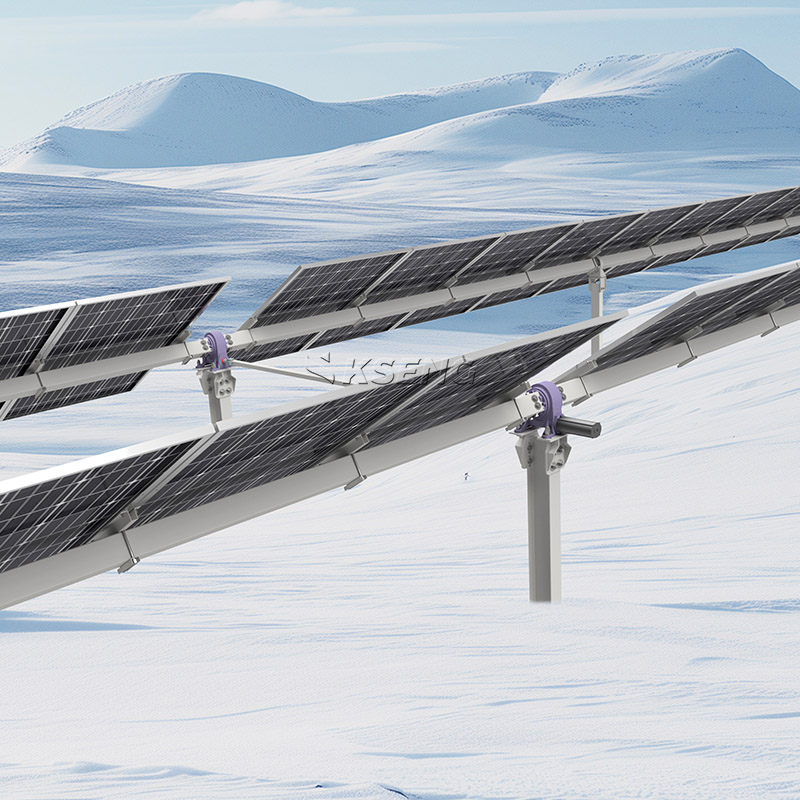

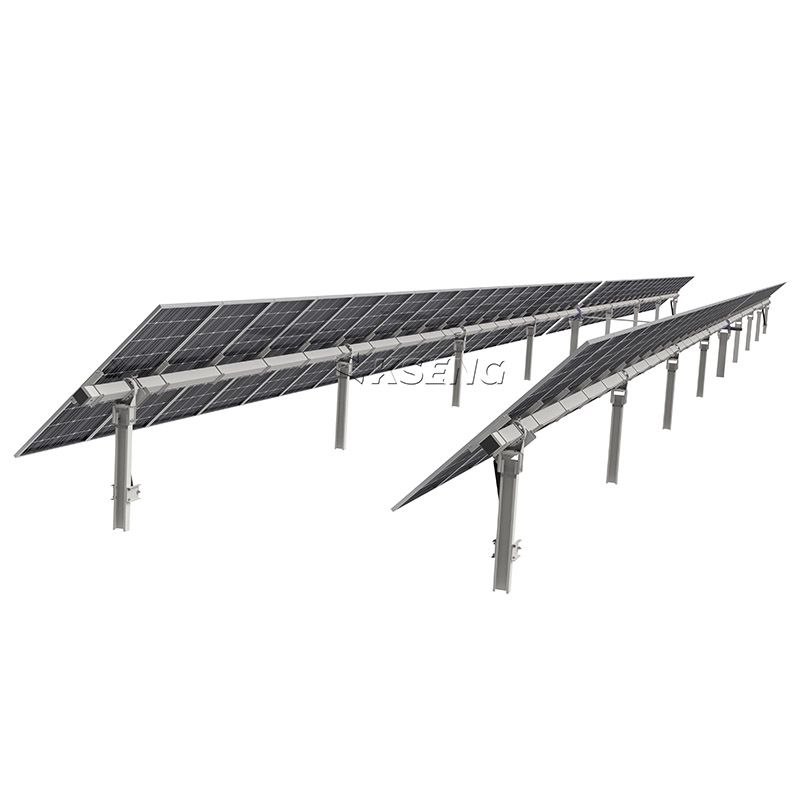

L'architettura di collegamento a doppia fila cambia questo approccio. Si basa sulla semplificazione meccanica fondamentale. Invece di componenti elettrici duplicati, utilizza un unico motore di rotazione ad alta potenza. Questo motore centrale si collega alle file adiacenti utilizzando robusti collegamenti meccanici. I produttori utilizzano comunemente alberi scanalati e giunti cardanici per questo scopo. Particolarmente preziosi sono i giunti cardanici. Fungono da giunti universali, consentendo una leggera articolazione in modo che le file collegate possano gestire piccole variazioni del terreno senza legarsi.
Collegare due enormi file di pannelli solari non si limita a condividere un motore. Altera radicalmente la dinamica strutturale dell'array. L’architettura collegata condivide attivamente i carichi del vento e le sollecitazioni strutturali su un’impronta fisica molto più ampia. Questa base più ampia migliora la frequenza di vibrazione naturale dell'intero array. Di conseguenza, il sistema resiste al galoppo e alla risonanza indotta dal vento molto meglio di una fila isolata. Quando raffiche improvvise colpiscono il cantiere, i rigidi collegamenti in acciaio distribuiscono in modo sicuro le forze di torsione nella fondazione.
Gestire l’ombreggiamento fila per fila è una sfida fondamentale durante le prime ore del mattino e nel tardo pomeriggio. Una configurazione tradizionale rischia di ombreggiare i pannelli adiacenti se un motore resta leggermente indietro rispetto agli altri. Tuttavia, un sistema di inseguimento solare a un asse che utilizza collegamenti a doppia fila risolve questo problema in modo organico. Poiché le file sono fisicamente legate insieme, mantengono un movimento perfettamente sincronizzato. Eliminano virtualmente il rischio di ombreggiamento accidentale tra le file. Se gestita da algoritmi di backtracking unificati guidati dall'intelligenza artificiale, questa rigida sincronizzazione garantisce un'acquisizione ottimale della luce solare durante le ore di luce solare ad angolo basso.
Passare da file indipendenti ad un'architettura collegata richiede uno sguardo attento al registro del progetto. I vantaggi finanziari delle configurazioni a doppia fila si manifestano sia nella fase iniziale di approvvigionamento che molto tempo dopo la messa in servizio. Sostituendo l’elettronica con l’acciaio strutturale, gli EPC alterano drasticamente il profilo del flusso di cassa degli sviluppi su scala industriale.
Il risparmio sui costi dell'hardware rappresenta il vantaggio più immediato. Quando colleghi le file, scambi effettivamente motori duplicati, batterie di riserva e controller localizzati con alberi meccanici in acciaio. L’acciaio è intrinsecamente più economico e meno soggetto alla volatilità della catena di fornitura dei semiconduttori rispetto ai microchip e ai circuiti stampati. Questo compromesso diretto riduce la distinta base iniziale. Acquisti metà dei motori, metà dei nodi di comunicazione e metà degli alimentatori localizzati.
L’impatto a lungo termine sul registro delle operazioni e della manutenzione (O&M) è profondo. Considera la realtà di un tecnico sul campo. La risoluzione dei problemi di un motore e di un nodo di comunicazione ogni circa 240 pannelli è altamente efficiente. In un sistema a file indipendenti, lo stesso tecnico deve ispezionare i nodi ogni 120 pannelli. Meno nodi elettronici significano meno trasporti di camion, meno aggiornamenti del firmware e meno pezzi di ricambio che marciscono in un magazzino. Inoltre, i moderni motori di collegamento sono altamente efficienti. Spesso vantano un consumo energetico giornaliero estremamente basso, a volte utilizzano meno di 0,1 kWh al giorno.
Gli scettici spesso si chiedono se i collegamenti meccanici limitino il movimento. Non lo fanno. I sistemi a doppia fila forniscono esattamente lo stesso raggio di tracciamento delle architetture di tracciamento indipendenti premium. Ottieni ancora la gamma di movimento standard di ±60°. Si ottiene comunque la precisione di tracciamento critica di ±1°. Poiché i parametri prestazionali rimangono identici a quelli delle righe indipendenti, i sistemi a doppia riga garantiscono la generazione di ricavi prevista modellata durante la fase di finanziamento iniziale.
Quando si seleziona un inseguitore solare monoasse per un progetto importante, gli ingegneri devono guardare oltre le affermazioni di marketing. È necessario un quadro di valutazione rigoroso. Consigliamo vivamente di utilizzare la ripartizione delle specifiche a quattro pilastri standard del settore per valutare qualsiasi sistema di collegamento meccanico.
È necessario valutare la sezione trasversale della trave principale e la sua rigidezza complessiva. L’industria solare si sta rapidamente spostando verso moduli bifacciali ultra-grandi. Questi pannelli da 210 mm e 600 W+ sono pesanti e spesso superano i 2,5 metri di lunghezza. Il sistema deve accogliere questi massicci pannelli senza subire un'eccessiva deflessione sotto carico. Chiedete al vostro fornitore dati specifici nella galleria del vento che confermino la rigidità strutturale per i moduli di grande formato.
Guarda oltre il timer di base per il rilevamento del sole. I progetti moderni richiedono sistemi di controllo AI a circuito chiuso. Questi sistemi dovrebbero dare priorità agli algoritmi astronomici avanzati, prevedendo al tempo stesso controlli meteorologici attivi. Inoltre, valutare l'affidabilità del protocollo di comunicazione. I sistemi cablati sono stabili ma costosi da realizzare. Cerca reti mesh decentralizzate che utilizzano protocolli come Zigbee, LoRa o RS485. Ciò garantisce che il sistema continui a comunicare anche se un nodo locale va offline.
Esaminare attentamente i parametri di resistenza al vento. Le condizioni meteorologiche estreme rappresentano la minaccia più grande per un asset solare. Un valido su scala industriale inseguitore solare deve garantire un tempo di stoccaggio piatto di emergenza inferiore a 6-8 minuti. Il sistema deve avviare questa rapida sequenza di stivaggio nel momento in cui gli anemometri locali rilevano velocità del vento superiori a 18 m/s. Verificare che il sistema disponga di potenza di backup sufficiente per eseguire questo spostamento durante un'interruzione della rete.
Verificare gli intervalli di temperatura operativa. Un sistema di utenza standard dovrebbe funzionare perfettamente da -30°C a +60°C. Inoltre, controllare i valori di protezione dell'ingresso (IP) degli alloggiamenti del motore ridotti. Poiché ci sono meno motori in una configurazione a doppia fila, quelli che hai devono essere sigillati ermeticamente contro polvere, sabbia e pioggia battente.
I collegamenti a doppia fila sono eccezionali, ma non sono magici. Devono affrontare severi vincoli fisici. Prima di impegnarsi in un'architettura collegata, è necessario valutare attentamente le condizioni reali del sito designato.
I collegamenti meccanici richiedono un allineamento preciso su lunghe distanze. I siti con forti ondulazioni nord-sud o cambiamenti estremi di pendenza est-ovest causeranno gravi problemi. Se la pendenza supera il 15%, i collegamenti rigidi in acciaio si inceppano, causando la bruciatura prematura del motore. Il terreno molto ondulato aumenta drasticamente il rischio di ritardi nell'installazione. Per le colline molto ondulate, le file indipendenti rimangono la scelta più sicura.
Consideriamo la realtà dello schieramento sul campo. Anche se dimezzare il cablaggio elettrico fa risparmiare tempo, l'assemblaggio meccanico richiede una rigorosa precisione di battitura dei pali. Gli EPC devono tener conto di un preciso livellamento strutturale. Se i pali infissi sono spostati di pochi centimetri, collegare l'albero motore rigido tra due file diventa una lotta ardua e ad alta intensità di manodopera. I geometri e gli operatori di battipalo devono mantenere tolleranze incredibilmente strette per garantire che i giunti meccanici siano posizionati correttamente.
L'integrazione del tipo di fondazione corretto è fondamentale per mantenere l'integrità del collegamento nell'arco di un ciclo di vita delle risorse di 25 anni. Lo spostamento del terreno distruggerà un collegamento meccanico. Nelle aree soggette a forti gelate o su terreni sabbiosi sciolti, i pali ad H standard potrebbero non essere sufficienti. Potrebbe essere necessario specificare viti di messa a terra o fondazioni in calcestruzzo per evitare assestamenti irregolari. Se una fila si assesta più di quella collegata, la coppia risultante farà a pezzi i giunti cardanici.
La scelta della giusta struttura di montaggio determina il ritmo finanziario del tuo parco solare. Per semplificare la decisione, dobbiamo valutare come i sistemi a doppia fila si confrontano con le altre due metodologie dominanti: sistemi ad inclinazione fissa e inseguitori a file indipendenti.
I sistemi ad inclinazione fissa sono i più semplici. Implicano zero parti mobili, con conseguente manutenzione quasi nulla. Sono praticamente indistruttibili in caso di vento forte. Tuttavia, questa sicurezza ha un costo enorme da ottenere. I sistemi fissi in genere subiscono una perdita di rendimento del 15-25% rispetto agli array di tracciamento. Inoltre, presentano un profilo di produzione di mezzogiorno altamente concentrato. Nei moderni mercati energetici dominati dai prezzi basati sul tempo di utilizzo (TOU), il picco della domanda di energia si verifica spesso nel tardo pomeriggio. I tracker catturano questo redditizio sole pomeridiano, mentre i sistemi fissi lo perdono completamente. Ciò rende i sistemi ad inclinazione fissa altamente non competitivi nelle regioni con prezzi energetici variabili.
La linea di demarcazione tra tracker indipendenti e a doppia fila è semplice: topografia. Gli inseguitori di file indipendenti sono dotati di un motore dedicato per fila. Ciò consente loro di avanzare senza problemi su terreni complessi e collinari senza legarsi. Se il tuo sito sembra un ottovolante, scegli righe indipendenti. Tuttavia, se il terreno è da pianeggiante a moderato, le righe indipendenti rappresentano CAPEX sprecato. Per i siti pianeggianti, la scelta del collegamento a doppia fila è la direttiva finanziaria definitiva. Elimina i costi hardware ridondanti e riduce i costi generali di O&M.
Per fornire chiarezza, esaminare il seguente confronto funzionale delle tre architetture principali:
| Inseguitore di file indipendente | con sistema di inclinazione fissa | metrico. | Inseguitore di collegamento a doppia fila |
|---|---|---|---|
| Incremento della resa energetica | Riferimento (0%) | + dal 15% al 25% | + dal 15% al 25% |
| Tolleranza al terreno | Molto alto (tutte le piste) | Alto (colline complesse) | Moderato (pendenza <15%) |
| Complessità elettrica | Zero | Alta (1 motore per fila) | Basso (1 motore ogni 2 file) |
| Profilo CAPEX | Il più basso | Più alto | Moderare |
| Miglior caso d'uso | Clima estremo, terreno a buon mercato | Topografia altamente ondulata | Topografia piatta, focalizzata sul budget |
Il tracciamento del collegamento a doppia fila non è una soluzione miracolosa universale per ogni parco solare. Si tratta di una soluzione ingegneristica altamente ottimizzata e con un ROI elevato, progettata per profili geografici specifici. Condividendo un singolo motore di rotazione su due file distinte, si eliminano enormi quantità di componenti elettronici ridondanti. Questa semplificazione meccanica riduce naturalmente sia le spese in conto capitale iniziali che i costi di manutenzione a lungo termine.
Quando pianifichi la tua prossima implementazione su scala industriale, i passaggi successivi devono essere guidati dai dati. Innanzitutto, conduci un'analisi rigorosa della pendenza del terreno per garantire che il tuo sito rientri nella tolleranza di pendenza NS richiesta del 10–15%. Successivamente, contatta il produttore del tuo inseguitore di energia solare per richiedere dati specifici di test nella galleria del vento per verificare la compatibilità dei moduli di grande formato. Infine, richiedi una modellazione LCOE personalizzata che contrasti i collegamenti a doppia riga direttamente con le architetture indipendenti per le tue coordinate geografiche specifiche. Valutando le realtà strutturali insieme ai dati finanziari, garantirai la massima redditività del tuo asset.
R: La massima efficienza in termini di costi richiede un terreno relativamente pianeggiante. In genere, i tracciatori a doppia fila consentono una tolleranza della pendenza nord-sud compresa tra il 10% e il 15%. Il limite esatto dipende in larga misura dal design specifico del giunto cardanico o del collegamento meccanico del produttore. I siti più ripidi di solito richiedono la transizione ad architetture di righe indipendenti per impedire l'associazione del collegamento.
R: Sì. I moderni design dei collegamenti sono costruiti appositamente per moduli bifacciali pesanti. Mantengono un'elevata altezza da terra, spesso superiore a 500 mm. Inoltre, gli ingegneri progettano attentamente i tubi di torsione primari e i collegamenti meccanici per ridurre al minimo l’ombreggiamento strutturale. Questo layout massimizza la cattura critica della luce albedo sul lato posteriore dei pannelli.
R: I sistemi di collegamento su scala industriale incorporano dispositivi di sicurezza localizzati. Utilizzano stringhe di backup autoalimentate o batterie di backup dedicate e resistenti alle intemperie nel nodo motore. Questa potenza localizzata garantisce che l'array possa eseguire in modo indipendente un comando di emergenza in pochi minuti durante condizioni meteorologiche avverse, anche se la rete elettrica primaria cade offline.
