La scelta del sistema di scaffalature sbagliato introduce rischi geotecnici critici. Gonfia le spese in conto capitale anticipate attraverso l’eccesso di manodopera. Questo passo falso mette a repentaglio anche l’integrità strutturale di 25 anni del tuo impianto solare. Una distribuzione di successo richiede un'attenta pianificazione. È necessario abbinare la struttura e la fondazione della scaffalatura alla topografia specifica del sito. La composizione del suolo, i carichi di vento regionali e il forte accumulo di neve sono molto importanti. Gli obiettivi LCOE a lungo termine determinano anche il tuo successo finale. Senza una strategia chiara, le variabili minori del sito si trasformano rapidamente in gravi ritardi di implementazione.
Questa guida classifica i principali tipi di sistemi solari montati a terra in base alla fondazione, al materiale e alla progettazione strutturale. Forniamo un quadro di valutazione trasparente per sviluppatori di progetti, EPC e acquirenti commerciali. Imparerai come affrontare le dure realtà geotecniche. Scoprirai anche come bilanciare in modo efficace i compromessi di capitale materiale. Infine, esploriamo rivestimenti avanzati e progetti strutturali specializzati per ottimizzare la vostra prossima implementazione su scala industriale.
Le realtà geotecniche dettano le scelte di fondazione; non esiste una soluzione di montaggio universale.
La selezione dei materiali (ad esempio, alluminio o acciaio Zn-Al-Mg) determina l'equilibrio tra costi di approvvigionamento iniziali e O&M a lungo termine (resistenza alla corrosione).
Strutture non tradizionali come gli array verticali stanno cambiando i modelli finanziari per l’agrivoltaico e i progetti ad alta latitudine.
La selezione dei candidati per l'approvvigionamento deve dare priorità alla conformità alle normative locali (ad esempio, ASCE 7), ai test di carico statico/dinamico e alle tempistiche di installazione realistiche rispetto ai costi delle materie prime.
La valutazione delle strutture solari richiede molto più che il semplice confronto dei prezzi dei materiali. È necessario condurre un'analisi olistica del sito. Questa analisi garantisce la scelta di un sistema in grado di resistere a decenni di stress ambientale. Valutiamo questi sistemi attraverso tre dimensioni critiche.
Il terreno sotto il tuo impianto solare determina ogni decisione di fondazione. La coesione del suolo gioca un ruolo fondamentale nella stabilità. I terreni sabbiosi non hanno l'attrito necessario per sostenere i pali battuti durante gli eventi di sollevamento. L'argilla densa offre un eccellente potere di tenuta ma si espande quando è bagnata. La profondità del substrato roccioso è un'altra variabile critica. Colpire un substrato roccioso poco profondo a metà dello scavo costringe a un costoso perno lontano dai pali standard.
Anche le linee del gelo richiedono particolare attenzione nei climi più freddi. Gli installatori devono condurre le fondazioni al di sotto della profondità massima di gelo. Altrimenti, il sollevamento del gelo spingerà i mucchi verso l'alto. Questo movimento torce la scaffalatura e frantuma i moduli solari. Infine, la severa classificazione del terreno limita la vitalità delle fondazioni. I pendii ripidi richiedono giunti articolati specializzati e lunghezze personalizzate dei pali per mantenere un piano uniforme del modulo.
Il finanziamento di progetti solari richiede un delicato equilibrio tra le spese in conto capitale iniziali (CAPEX) e le spese operative a lungo termine (OPEX). I costi dei macchinari pesanti dominano la fase di installazione iniziale. Il noleggio di battipali idraulici aumenta rapidamente il CAPEX. Tuttavia, questi macchinari riducono drasticamente le ore di lavoro umano.
Le scelte dei materiali incidono direttamente sull’OPEX. Potresti risparmiare denaro acquistando in anticipo acciaio zincato standard. Tuttavia, la zincatura standard potrebbe fallire nei terreni ad alta salinità. Questo fallimento accelera la ruggine. La mitigazione attiva della ruggine e le riparazioni strutturali per una durata di 25 anni consumano facilmente i risparmi iniziali. Anche l’efficienza dell’uso del territorio contribuisce a questo equilibrio. I layout ad alta densità riducono i costi di acquisizione del terreno ma complicano la gestione della vegetazione. È necessario valutare queste realtà di manutenzione a lungo termine durante la fase di approvvigionamento.
Il cedimento strutturale è un risultato inaccettabile per qualsiasi risorsa solare. È necessario assicurarsi che il sistema selezionato soddisfi rigorosi standard tecnici regionali. Negli Stati Uniti, gli ingegneri fanno molto affidamento sulle linee guida ASCE 7. Questi codici determinano i limiti esatti della velocità del vento e del carico di neve in base ai dati della contea.
Le regioni costiere richiedono scaffalature progettate per il wind shear causato dalla forza degli uragani. Le regioni settentrionali richiedono un’elevata capacità di carico di neve per evitare che i telai in alluminio si pieghino sotto il ghiaccio pesante. I requisiti sismici dettano anche le tolleranze di connessione nelle zone a rischio sismico. Tuttavia, è necessario evitare di sovraccaricare il sistema. Richiedere uno spessore eccessivo dell'acciaio per un sito pianeggiante e con vento debole aumenta inutilmente i costi. L'ingegneria intelligente abbina esattamente lo spessore del metallo alla minaccia ambientale verificata.
Ogni impianto solare richiede una solida connessione alla terra. La fondazione trasferisce i carichi ambientali dai pannelli al terreno in modo sicuro. Classifichiamo questi sistemi in base al modo in cui si ancorano al terreno.
Gli ancoraggi per calcestruzzo forniscono la massima stabilità quando la tradizionale penetrazione nel terreno è impossibile. Distribuisci questi sistemi su siti con gravi restrizioni nel sottosuolo.
Meccanismo: questo approccio utilizza basamenti in calcestruzzo gettato in opera, blocchi prefabbricati o vasche zavorrate. Gli installatori posizionano le scaffalature direttamente su questi pesanti ancoraggi in cemento. Il peso del calcestruzzo impedisce al sistema di sollevarsi in caso di vento forte.
Ideale per: Consigliamo vivamente il supporto a terra per fondamenta in calcestruzzo per aree dismesse e discariche chiuse. Le normative ambientali vietano di gettare pali di acciaio nelle discariche. I mucchi perforerebbero il rivestimento protettivo della geomembrana sotto il terreno. Le fondazioni in calcestruzzo poggiano in modo sicuro sulla superficie. Eccellono anche su terreni rocciosi dove i battipali non possono penetrare. Anche i terreni altamente corrosivi necessitano di calcestruzzo per proteggere i componenti in acciaio dal rapido degrado.
Rischi di implementazione: il calcestruzzo introduce notevoli ostacoli logistici. Gli elevati costi di trasporto dei materiali incidono pesantemente sui budget dei siti remoti. Il getto di calcestruzzo in cantiere richiede tempi di installazione più lunghi a causa dei periodi di stagionatura obbligatori. Questo metodo presenta anche una maggiore dipendenza dal lavoro. Le squadre devono costruire forme, versare cemento e livellare manualmente i basamenti.
Quando le condizioni del terreno lo consentono, la penetrazione diretta nel terreno offre un rapido dispiegamento. Queste fondazioni dominano il mercato solare su larga scala.

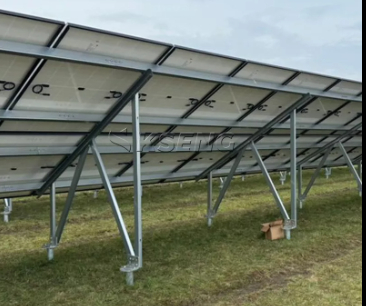

Meccanismo: gli installatori utilizzano macchinari idraulici per piantare pali d'acciaio direttamente nel terreno. L'attrito tra il terreno e l'acciaio mantiene il palo saldamente in posizione. In alternativa, le viti di terra presentano filettature elicoidali. I macchinari perforano queste enormi viti nel terreno, fornendo un'eccellente resistenza allo sfilamento.
Confronto: i pali battuti offrono uno spiegamento molto più rapido rispetto al cemento. Abbassano drasticamente il costo del lavoro. Una squadra esperta può scavare centinaia di pali in un solo giorno. Tuttavia, questo metodo rimane strettamente dipendente dalle condizioni favorevoli del terreno. Non è possibile utilizzare pali battuti se il sito contiene una coesione minima o grandi strati rocciosi. Le viti di terra gestiscono i terreni sciolti e sabbiosi meglio dei pali diritti, ma falliscono comunque contro il solido substrato roccioso.
Il materiale strutturale determina sia l'esperienza di installazione che la durata a lungo termine dell'array. Gli sviluppatori scelgono principalmente tra alluminio leggero e leghe di acciaio avanzate.
L’alluminio offre vantaggi metallurgici distinti per sfide ambientali specifiche. Fornisce un'ottima alternativa all'acciaio pesante.
Valutazione: L'alluminio è naturalmente resistente all'ossidazione. Forma uno strato protettivo microscopico di ossido dopo l'esposizione all'aria. Questo strato previene la corrosione strutturale profonda. L’alluminio è anche altamente malleabile, consentendo ai produttori di estrudere facilmente profili complessi e personalizzati. Ancora più importante, è significativamente più leggero dell'acciaio.
Caso d'uso: è necessario installare un supporto da terra in alluminio in ambienti costieri con elevata salinità nell'aria. Il metallo resiste eccezionalmente bene alla nebbia salina. Brilla anche nei progetti che richiedono una rapida gestione manuale in loco. I lavoratori possono sollevare e posizionare le rotaie in alluminio senza macchinari pesanti. Infine, i siti con rigorose restrizioni sul peso del suolo traggono grandi benefici da questa struttura leggera.
Lente scettica: l’alluminio è soggetto a una maggiore volatilità del mercato delle materie prime. Questa imprevedibilità complica i budget per gli appalti a lungo termine. Inoltre, generalmente comporta un CAPEX iniziale più elevato rispetto all'acciaio zincato standard. L’alluminio ha anche una resistenza alla trazione inferiore rispetto all’acciaio. Questa realtà spesso richiede profili strutturali più spessi per ottenere valori di carico del vento simili.

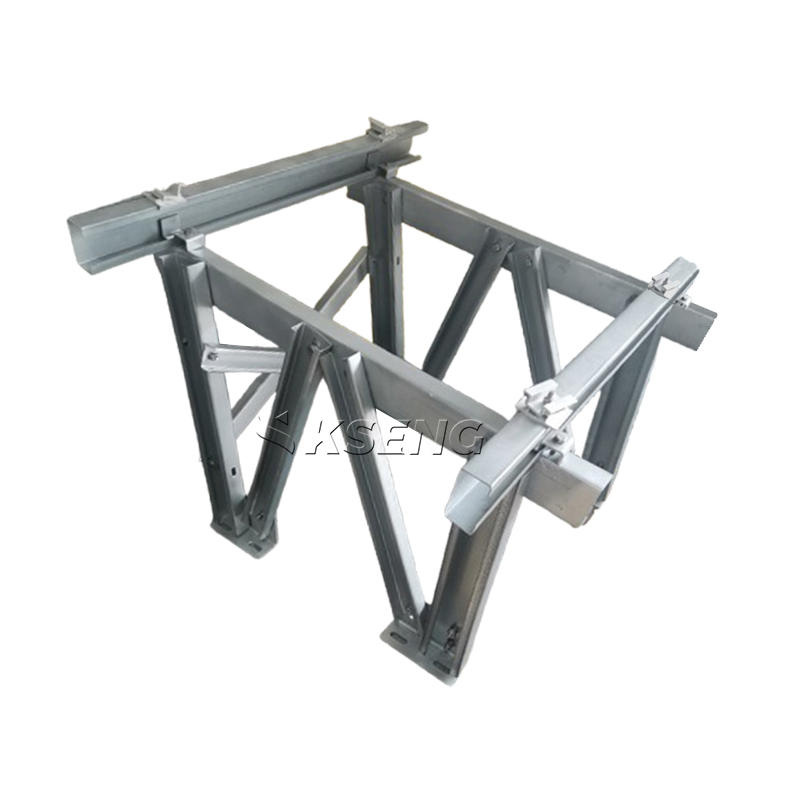

La zincatura a caldo standard sta perdendo terreno rispetto ai rivestimenti metallici avanzati. Gli acciai Zinco-Alluminio-Magnesio rappresentano la punta di diamante della protezione strutturale.
Valutazione: Questo acciaio avanzato utilizza un rivestimento in lega unico. Lo zinco, l'alluminio e il magnesio si combinano per offrire una resistenza alla corrosione superiore. Questa lega offre una notevole proprietà di 'autoriparazione'. Quando gli installatori tagliano il metallo o saldano i giunti sul posto, lo strato ricco di magnesio migra sull'acciaio esposto. Questa reazione chimica sigilla la ferita, superando significativamente le prestazioni della tradizionale zincatura a caldo.
Caso d'uso: un supporto da terra in acciaio Zn-Al-Mg è ideale per progetti di grandi dimensioni. Questi siti richiedono la massima rigidità strutturale. L'acciaio soddisfa facilmente i requisiti di resistenza al carico di vento elevato. Fornisce un LCOE ottimizzato per una durata di 30 anni eliminando virtualmente i costi di bonifica dalla ruggine di mezza età.
Lente scettica: l'acciaio rimane incredibilmente pesante. Questo componente più pesante aumenta la logistica di spedizione. Brucia rapidamente i budget dei trasporti. Gli installatori richiedono rigorosamente macchinari pesanti per il posizionamento. La movimentazione manuale di queste grandi travi in acciaio è altamente inefficiente e comporta rischi per la sicurezza.
Confronto dei materiali per scaffalature per montaggio a terra
| Caratteristica Acciaio | in lega di alluminio | Zn-Al-Mg |
|---|---|---|
| Resistenza alla corrosione | Eccellente (ossidazione naturale) | Superiore (rivestimento autoriparante) |
| Peso del componente | Leggero (movimentazione manuale possibile) | Pesante (richiede macchinari) |
| CAPEX iniziale | Generalmente più alto | Moderare |
| Resistenza alla trazione | Moderare | Molto alto |
| Miglior ambiente | Zone marine costiere/C5 | Zone di grande utilità/zone ventose |
Al di là delle fondazioni e dei materiali, il disegno geometrico della struttura influenza fortemente la resa energetica. La scelta dell’orientamento corretto massimizza i rendimenti finanziari.
La maggior parte degli array commerciali utilizza strutture ad inclinazione fissa. Tengono i pannelli con un angolo statico ottimizzato per la latitudine locale. I sistemi fissi offrono assoluta affidabilità perché privi di parti mobili. Gli inseguitori a asse singolo e doppio asse seguono attivamente il sole nel cielo. Gli inseguitori aumentano significativamente la resa energetica. Tuttavia, introducono componenti meccanici in movimento. Questi motori e cuscinetti richiedono budget di manutenzione rigorosi. Gli sviluppatori devono bilanciare il rendimento più elevato con l’inevitabile OPEX meccanico.
I sistemi tradizionali esposti a sud consumano enormi quantità di terreno. I sistemi verticali capovolgono completamente questa dinamica, introducendo nuove possibilità per i siti vincolati.
Valutazione: gli installatori costruiscono questi array verticalmente con un angolo rigoroso di 90 gradi. Tipicamente utilizzano moduli bifacciali. I pannelli sono rivolti ad est e ad ovest. Questo orientamento cattura il picco del sole mattutino e serale. Crea un'esclusiva curva di generazione di energia 'a forma di M'. Questa curva spesso si allinea meglio con i picchi della domanda di rete rispetto a una tradizionale curva solare di mezzogiorno.
Caso d'uso: il supporto verticale a terra domina il settore in crescita dell'agrivoltaico. Il disegno verticale lascia ampi viali tra le file. Ciò consente il passaggio agevole di macchinari agricoli pesanti, trattori e mietitrebbie. Gli agricoltori possono coltivare i raccolti parallelamente alla produzione di energia. Gli array verticali eccellono anche nelle aree con forte accumulo di neve. Vantano zero problemi di spargimento della neve perché la neve semplicemente non può accumularsi su una superficie verticale. Funzionano magnificamente anche come recinzioni di confine delle proprietà.
Rischi di implementazione: le strutture verticali devono affrontare una fisica unica. L'angolo di 90 gradi funge da muro enorme. Cattura il vento, creando un grave 'effetto vela'. Ciò richiede una rigorosa ingegneria del carico del vento. Gli ingegneri devono specificare fondazioni molto più profonde per contrastare questo taglio laterale. Inoltre, gli sviluppatori devono adeguare i propri modelli finanziari. I profili di rendimento differiscono significativamente da quelli tradizionali esposti a sud.
L'acquisto di un sistema di montaggio a terra richiede un processo di convalida logico e passo passo. Saltare questi passaggi garantisce sforamenti del budget e ritardi nell'installazione. Seguire questa sequenza per fissare la giusta piattaforma della scaffalatura.
Eseguire un test di trazione geotecnico. Non selezionare mai un tipo di fondazione sulla base di ipotesi o dati di proprietà adiacenti. Obbligo di perforazione del terreno in loco. Condurre prove fisiche di estrazione assiale e laterale. Questi test convalidano l'esatta idoneità della fondazione. Essi dimostrano se il terreno può effettivamente sostenere il palo indicato sotto la sollecitazione del vento.
Mappare le caratteristiche sui risultati del progetto. Allinea le tue scelte materiali con le realtà economiche locali. Ad esempio, se i tassi di manodopera locale sono eccezionalmente alti, la sovraindicizzazione su una struttura in alluminio facile da assemblare ha senso dal punto di vista finanziario. La riduzione delle costose ore di manodopera può facilmente compensare il CAPEX materiale più elevato dell’alluminio stesso.
Garanzia veterinaria e bancabilità. Esaminare la garanzia del produttore rispetto alle condizioni ambientali effettive. Molte garanzie contengono esclusioni nascoste. È necessario verificare se la garanzia del rivestimento Zn-Al-Mg copre effettivamente gli ambienti marini C5. Una garanzia è inutile se esclude le zone ad alta salinità quando il tuo sito confina con l'oceano.
Richiedi Value Engineering. Coinvolgi gli ingegneri strutturali nelle prime fasi della fase di progettazione. Sfidali a eliminare il peso metallico non necessario. Possono regolare la spaziatura delle travi o la profondità dei pali in base alla topografia esatta. Questa progettazione di valore mantiene la conformità alle normative locali riducendo al contempo il tonnellaggio totale dell'acciaio e i costi di spedizione.
L’implementazione di una risorsa solare affidabile richiede un attento allineamento delle realtà del sito e delle capacità strutturali. Il giusto sistema montato a terra armonizza i dati geotecnici, la scienza dei materiali e gli obiettivi LCOE a lungo termine. Non è possibile forzare un palo piantato nella roccia, né si dovrebbe impiegare acciaio standard in zone marine difficili. L'alluminio offre un'incredibile lavorabilità e resistenza alla corrosione. L'acciaio avanzato Zn-Al-Mg offre rigidità strutturale senza pari e longevità autorigenerante. Inoltre, progetti verticali innovativi stanno sbloccando opportunità di terreni a duplice uso precedentemente ritenute impossibili.
Agisci immediatamente per proteggere il tuo investimento. Avvia oggi stesso un sopralluogo completo del sito. Procurarsi una relazione geotecnica dettagliata prima di effettuare qualsiasi deposito di materiale. Richiedi modelli esatti di carico strutturale a fornitori di scaffalature controllati. Dando priorità alla validazione tecnica rispetto ai costi delle materie prime, puoi garantire che il tuo impianto solare produca energia redditizia per i decenni a venire.
R: Il costo dipende fortemente dal terreno del tuo sito. I pali battuti sono solitamente l’opzione più economica. Richiedono meno manodopera e si dispiegano rapidamente. Tuttavia, questo è vero solo se le condizioni del terreno consentono la guida. Se il tuo sito contiene un substrato roccioso poco profondo, devi utilizzare fondamenta in cemento. Il calcestruzzo richiede più manodopera e materiali, aumentando i costi iniziali.
R: Durano molto più a lungo. I rivestimenti Zn-Al-Mg offrono una durata eccezionale. Il magnesio crea nel tempo un denso strato protettivo. Questo strato fornisce un effetto di 'autoriparazione'. Quando gli installatori tagliano o graffiano il metallo, il rivestimento migra per proteggere l'acciaio esposto. Ciò estende la durata della vita strutturale ben oltre la tradizionale zincatura a caldo.
R: Sì, possono. Tuttavia, richiedono un’ingegneria rigorosa. Gli array verticali devono affrontare un significativo wind shear a causa dell''effetto vela'. Gli ingegneri devono specificare fondazioni più profonde per contrastare queste forze laterali. Usano anche profili strutturali rinforzati. Una modellazione corretta garantisce che soddisfino le normative locali sulla velocità del vento senza guasti.
R: Sì, spesso lo fanno. Il getto di calcestruzzo introduce preoccupazioni ambientali. Le autorità locali possono richiedere rapporti approfonditi sull'impatto ambientale. Ciò è particolarmente vero per gli habitat sensibili. Al contrario, i pali rimovibili in acciaio di solito devono affrontare procedure di autorizzazione più semplici. Non alterano in modo permanente la chimica del suolo o i modelli di drenaggio.
