Per gli sviluppatori solari e gli EPC su scala industriale, la scelta della giusta architettura di inseguimento determina direttamente il LCOE del progetto. Influisce fortemente sul CapEx iniziale attraverso i requisiti di acciaio e il volume di accumulo. Inoltre, promuove le OpEx a lungo termine dettando le routine di manutenzione e l'ottimizzazione del rendimento energetico. Tuttavia, scegliere tra le configurazioni 1-in-Portrait (1P) e 2-in-Portrait (2P) raramente rappresenta una scelta semplice. I team di progetto devono bilanciare attentamente i carichi del vento specifici del sito rispetto alle complesse realtà geotecniche. È inoltre necessario tenere conto dell'evoluzione dei formati dei moduli insieme ai rigidi vincoli territoriali. Fare la scelta sbagliata può compromettere la produzione di energia o gonfiare pesantemente i budget per l’edilizia. Abbiamo creato questa guida per decostruire i compromessi di progettazione, installazione e operativi tra i formati 1P e 2P. Scoprirai approfondimenti pratici sulla mitigazione del vento, sulla pianificazione delle fondazioni e sulla logistica della pulizia. La nostra analisi supporta le decisioni di approvvigionamento basate sui dati, garantendo che il tuo prossimo parco solare massimizzi l'integrità strutturale e l'efficienza operativa.
**Meccanica strutturale:** i sistemi 1P offrono un baricentro più basso e una stabilità aerodinamica intrinseca superiore, mentre i sistemi 2P massimizzano la densità dei moduli ma richiedono una mitigazione aggressiva del vento (smorzatori, acciaio più spesso).
**Costi di fondazione:** le configurazioni 2P riducono significativamente il numero di pali (spesso del 30–40%), rendendole altamente sostenibili per siti rocciosi o con terreno duro in cui i lavori di fondazione aumentano le spese di capitale.
**Realtà O&M:** i tracker 1P consentono un accesso più semplice da terra e una pulizia robotizzata. I sistemi 2P complicano il lavaggio dei moduli a causa dell'altezza ma riducono il numero totale di motori di azionamento e controller da mantenere.
**Adattabilità al terreno:** 1P si adatta meglio alla topografia ondulata con pendenza minima; 2P richiede in genere un terreno pianeggiante per prevenire ombreggiature e disallineamenti strutturali.
Comprendere la geometria fondamentale delle strutture degli inseguitori è fondamentale prima di valutarne l’impatto economico. Il layout determina il modo in cui l’intero sistema reagisce ai fattori di stress ambientale.

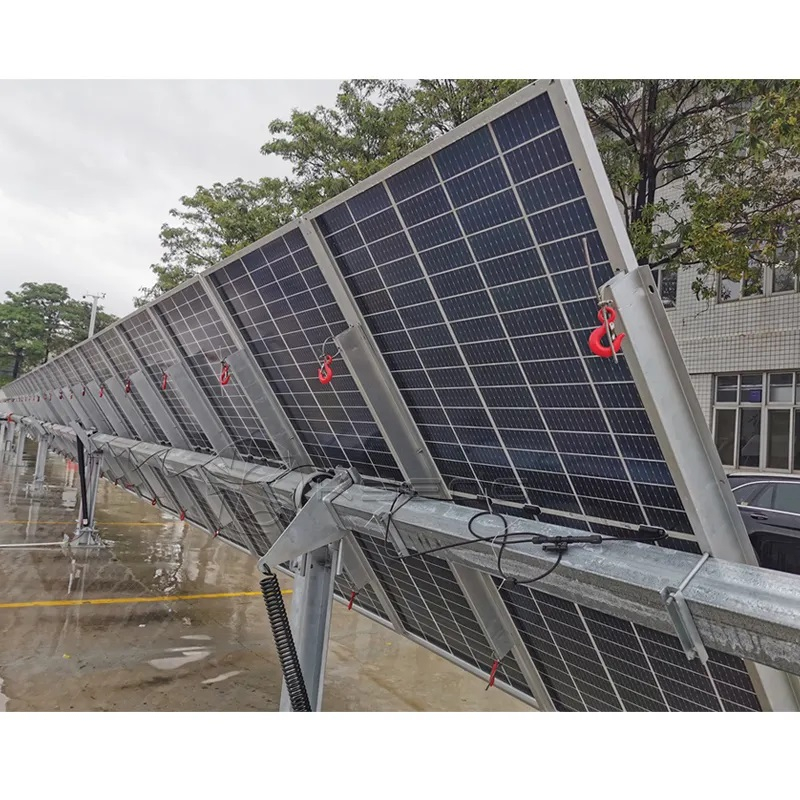

1 in verticale (1P): in questa configurazione, i moduli vengono montati in un'unica fila verticale lungo il tubo di torsione centrale. Il sistema mantiene un profilo basso vicino al suolo. Gli sviluppatori in genere utilizzano file di lunghezza maggiore per ottenere la potenza desiderata per motore di azionamento. Ciò mantiene il baricentro basso e distribuisce il peso in modo uniforme.
2-in-Portrait (2P): qui i moduli sono impilati a due in verticale lungo il tubo di torsione. La struttura richiede un'elevata altezza da terra per consentire la rotazione di una serie di pannelli più ampia. Le squadre costruiscono file più corte per gestire il peso concentrato, compattando efficacemente una capacità maggiore di megawatt in un ingombro fisico minore.
Evoluzione contestuale: lo spostamento del settore verso moduli bifacciali di grande formato ha imposto importanti riprogettazioni strutturali in ogni categoria di inseguitori solari a singolo asse . I pannelli sono diventati più pesanti e più larghi, aumentando la superficie esposta al vento. Gli ingegneri hanno dovuto riconsiderare lo spessore del tubo di torsione, il posizionamento dei cuscinetti e la rigidità dell'inseguitore per evitare guasti catastrofici durante eventi meteorologici estremi. Entrambe le architetture 1P e 2P si sono evolute in modo significativo per gestire queste dimensioni dei moduli moderni.
Il vento rappresenta la principale minaccia fisica per qualsiasi sistema di tracciamento. La gestione delle forze aerodinamiche determina gran parte della progettazione strutturale dell'acciaio e della logica del sistema di controllo.
La dinamica del vento influenza in modo diverso le architetture 1P e 2P. Il design 1P beneficia di una superficie inferiore, che riduce naturalmente al minimo la resistenza al vento. Il localizzatore rimane più vicino al suolo dove la velocità del vento è generalmente inferiore a causa degli effetti dello strato limite. Le strategie di stoccaggio standard sono in genere sufficienti per proteggere l'array senza fare affidamento su uno smorzamento meccanico estremo.
Al contrario, i progetti 2P presentano una 'superficie velica' significativamente più ampia. Questa ampia superficie aumenta la vulnerabilità del sistema all'instabilità aeroelastica, comunemente nota come galoppo torsionale. Quando il vento colpisce l'ampio raggio a determinati angoli, induce un movimento di torsione distruttivo. Se non controllata, questa oscillazione può strappare i moduli dai loro supporti o spezzare il tubo di torsione.
Per implementare in sicurezza un array 2P, gli ingegneri devono aggiornare l'hardware fisico. Non è possibile utilizzare componenti 1P standard su un layout 2P.
Tubi di torsione più spessi: la colonna vertebrale centrale deve resistere a immense forze di torsione.
Cuscinetti rinforzati: i punti di supporto richiedono materiali resistenti per gestire il carico concentrato.
Ammortizzatori specializzati: gli ammortizzatori assorbono l'energia cinetica, prevenendo microfessurazioni nei moduli durante eventi di vento forte.
Questi componenti aggiungono costi materiali iniziali ma non sono negoziabili per la sicurezza del sistema. Risparmiare sull’acciaio in un layout 2P introduce gravi rischi operativi.
Entrambi i sistemi si basano su angoli di stivaggio difensivi per sopravvivere alle tempeste. Tuttavia, richiedono approcci diversi. Un sistema 1P potrebbe essere riposto orizzontalmente o con un'inclinazione moderata. Un sistema 2P spesso richiede un angolo di stivaggio molto più ripido per interrompere il flusso del vento. Inoltre, le configurazioni 2P richiedono tempi di risposta più rapidi da parte del sistema SCADA. Se arriva un fronte di raffica improvviso, i motori devono ruotare rapidamente l'enorme array in una posizione sicura per proteggere l'integrità delle risorse.
Il terreno sotto il sito influenza pesantemente la fattibilità finanziaria di un progetto di tracciamento. Il lavoro di fondazione spesso determina la tempistica e il budget.
Il layout 1P richiede generalmente più fondazioni per megawatt. Poiché le file sono più lunghe e il carico è distribuito, sono necessari frequenti posti di supporto. Questo approccio diventa meno economico su terreni rocciosi o in ambienti soggetti a gelo. Gli elevati costi di perforazione e i frequenti tassi di rifiuto distruggono rapidamente i budget di costruzione.
La configurazione 2P brilla in ambienti geotecnici impegnativi. Riduce drasticamente il numero totale delle pile, spesso fino al 40%. Un ben progettato sistema di inseguimento solare ad asse singolo in formato 2P concentra i supporti strutturali. Ciò lo rende ideale per i siti con terreni duri in cui la riduzione al minimo delle lavorazioni del terreno rappresenta un fattore CapEx primario.
La topografia del sito impone un'altra decisione fondamentale. Il design 1P offre un'elevata tolleranza alla pendenza. Molti moderni sistemi 1P accettano pendenze nord-sud del 15% o superiori. Seguono facilmente il terreno ondulato. Questa flessibilità riduce drasticamente i pesanti costi di livellamento civile, preservando il terriccio e accelerando la preparazione del sito.
Il design 2P lotta con il terreno irregolare. Il suo profilo più alto amplifica i problemi di ombreggiamento sui pendii. Se il terreno oscilla troppo, la fila superiore di un tracciatore proietta lunghe ombre sulla fila adiacente. Di conseguenza, i sistemi 2P richiedono siti più pianeggianti o operazioni di classificazione estese e costose per funzionare in modo ottimale.
Le dinamiche del lavoro differiscono drasticamente tra i due modelli. Le squadre installano i moduli 1P a livello del suolo. I lavoratori stanno sulla terra, fanno scorrere i pannelli in posizione e li fissano. Questo processo è veloce, ergonomico e straordinariamente sicuro.
L'installazione di un array 2P richiede lavori in quota. La fila superiore di moduli si trova ben al di sopra della portata del lavoratore. Gli equipaggi spesso necessitano di attrezzature di sollevamento specializzate o piattaforme elevate. Ciò rallenta la velocità di installazione per modulo e introduce rischi di caduta. Tuttavia, poiché un sito 2P ha un numero totale di righe inferiore, la riduzione dell'assemblaggio lineare complessivo compensa alcune di queste penalità di manodopera per pannello.
Fattori di costruzione del sito: confronto 1P vs 2P
| Costruzione Metrica | 1 in verticale (1P) | 2 in verticale (2P) |
|---|---|---|
| Densità del pelo | Alto (più post per MW) | Basso (riduzione del 30-40%) |
| Tolleranza pendenza | Alto (fino al 15-20%) | Basso (richiede un terreno pianeggiante) |
| Accesso all'installazione | Piano terra, montaggio veloce | Richiede ascensori, più lenti per pannello |
| Tipo di terreno ideale | Terreno soffice e facilmente percorribile | Rocce dure, caliche, terreni difficili |
La valutazione dei costi iniziali racconta solo metà della storia. Le realtà a lungo termine della pulizia e della manutenzione di un inseguitore di pannelli solari determinano la redditività finale.
Mantenere i pannelli puliti garantisce una generazione ottimale di energia. L'architettura 1P offre un'integrazione perfetta con i robot standard per la pulizia a secco o a umido. La superficie continua e a basso profilo consente alle macchine di spostarsi senza sforzo attraverso l'array. Anche il lavaggio manuale rimane semplice, poiché gli operatori possono raggiungere facilmente il bordo superiore con spazzole standard.
La configurazione 2P complica le routine di pulizia. L'altezza estrema limita completamente la portata manuale. Ancora più importante, i sistemi 2P presentano uno spazio distinto sopra il tubo di torsione centrale per consentire la rotazione del tracker ed evitare ombreggiature. I robot standard non possono superare questo divario. Gli operatori devono investire in soluzioni robotiche specializzate e più pesanti in grado di colmare lo spazio o ricorrere a costosi sistemi di spruzzatura montati su camion.
Ogni componente attivo presenta un potenziale punto di guasto. In questo caso il sistema 2P offre un netto vantaggio. Poiché le file sono più corte e più fitte, un array 2P richiede meno unità di rotazione, motori e controller per megawatt. Questa configurazione riduce significativamente il volume dei componenti attivi che richiedono manutenzione preventiva ed eventuale sostituzione.
La configurazione 1P prevede più motori da mantenere in tutto il sito. Tuttavia, impone una sollecitazione di coppia inferiore su ogni singola trasmissione. Il carico distribuito fa sì che i motori funzionino bene entro i propri limiti termici e meccanici, estendendo potenzialmente la loro durata di vita individuale rispetto agli azionamenti 2P pesantemente caricati.
La crescita delle erbe infestanti comporta un enorme rischio di ombreggiamento. La maggiore altezza da terra del sistema 2P riduce notevolmente il rischio di ombreggiamento dovuto alla vegetazione alta. Gli equipaggi di falciatura possono spostarsi in sicurezza con i trattori standard sotto il gruppo, riducendo la frequenza di falciatura e abbassando i costi di paesaggistica. Questa distanza elevata rende inoltre i layout 2P altamente compatibili con la co-ubicazione agricola, consentendo alle colture o al bestiame di prosperare sotto i pannelli.
La scelta tra queste architetture richiede una matrice di valutazione olistica. Nessun singolo parametro dovrebbe guidare la decisione finale.
Seleziona 1P se: il tuo sito è caratterizzato da velocità del vento elevate che richiedono stabilità aerodinamica. Il terreno è molto ondulato e richiede una tolleranza flessibile alla pendenza. Il terreno è costituito da terra o argilla standard, il che rende economica la battitura dei pali. Inoltre, le vostre preferenze operative si orientano fortemente verso una pulizia robotica semplice e automatizzata.
Seleziona 2P se: il progetto rimane fortemente limitato dal territorio, richiedendo un rapporto di copertura del suolo (GCR) più elevato. Il sito si trova su roccia dura o caliche, dove i costi di palificazione altrimenti rovinerebbero il budget. La regione sperimenta velocità del vento generalmente basse. In alternativa, il tuo progetto coinvolge attivamente l’agrivoltaico e richiede un’elevata distanza libera per trattori o colture.
Valutare i tracker solo in base al CapEx è un approccio imperfetto. Gli EPC devono considerare il quadro finanziario completo. È necessario modellare gli enormi risparmi sulle fondamenta di un layout 2P rispetto ai potenziali aumenti dell'acciaio strutturale. Allo stesso tempo, bilancia l'installazione più rapida dei sistemi 1P con le differenze di manodopera O&M a lungo termine. Un ben progettato sistema di inseguimento solare bilancia queste variabili per produrre il costo livellato dell’energia più basso possibile su un ciclo di vita di 30 anni.
Né le architetture 1P né quelle 2P sono universalmente superiori. L'inseguitore ottimale ad asse singolo funge da soluzione strutturale altamente personalizzata e specifica per il sito. La scelta giusta dipende interamente dal profilo geotecnico unico del tuo progetto, dall'esposizione al vento e dalla strategia operativa a lungo termine.
Consigliamo vivamente di avviare indagini geotecniche complete e di richiedere i dati della galleria del vento nelle prime fasi della fase di progettazione. Fallo prima di inviare richieste di offerta ai produttori di tracker. Dati accurati sul terreno e profili aeroelastici consentono di prevedere con precisione i costi delle fondazioni e dell'acciaio, garantendo che la selezione finale porti alla massima redditività.
R: Entrambi soddisfano la bifaccialità in modo efficace. La configurazione 2P spesso fornisce una maggiore irradiazione sul lato posteriore grazie alla maggiore altezza da terra. Tuttavia, richiede un'attenta progettazione per evitare l'ombreggiamento posteriore centrale. Il design 1P evita completamente il problema del gap centrale ma si trova più vicino al suolo, riducendo leggermente la cattura dell'albedo.
R: In base al wattaggio del solo hardware, le configurazioni 2P possono richiedere più acciaio strutturale e smorzatori specializzati. Tuttavia, il costo totale di installazione è spesso significativamente inferiore nei siti rocciosi o con terreno duro grazie ai notevoli risparmi sulla battitura dei pali e sui lavori di fondazione.
R: I sistemi 1P generalmente offrono capacità superiori di seguire il terreno. Spesso affrontano pendenze fino al 15-20% senza sforzo. I sistemi 2P richiedono in genere tolleranze di pendenza più strette e terreno pianeggiante. Il loro profilo più alto aumenta il rischio di ombreggiamento tra le file e di vincoli strutturali su terreni irregolari.
