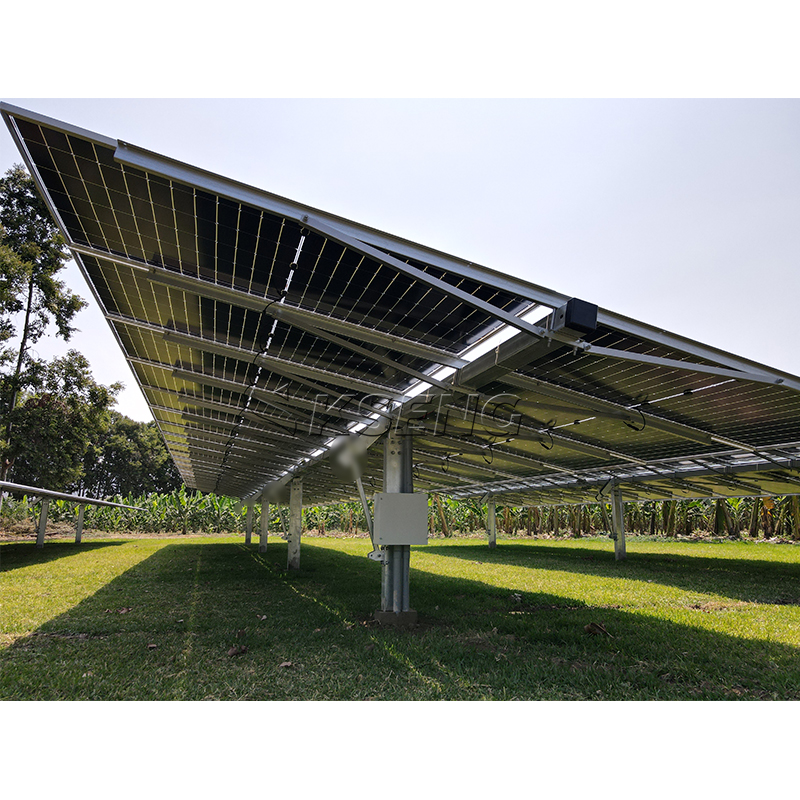

I progetti solari montati a terra offrono un’immensa scalabilità per gli sviluppatori che esplorano terreni in campo aperto. Questi grandi array sbloccano un enorme potenziale di generazione di energia ben oltre i limiti standard dei tetti. Tuttavia, i margini del progetto vengono spesso persi a causa di condizioni impreviste del terreno. Gli installatori devono affrontare anche forti ostacoli dovuti alla scelta inadeguata delle fondamenta e all'assemblaggio inefficiente delle scaffalature. La transizione dai supporti sui tetti residenziali agli array a terra richiede un cambiamento strategico fondamentale. Passare a progetti a livello di utilità significa abbandonare i kit standardizzati. È invece necessario fare affidamento sull'ingegneria strutturale specifica del sito.
Questa guida analizza i criteri di valutazione per la selezione delle fondazioni, dei materiali delle scaffalature e delle configurazioni strutturali. Scoprirai modi pratici per garantire la conformità del codice in diverse topografie. Copriamo anche i metodi per controllare efficacemente i costi del lavoro. Infine, delineiamo le misure attuabili per mitigare i rischi di manutenzione a lungo termine e proteggere il ciclo di vita delle risorse.
L'adattamento della fondazione non è negoziabile: la composizione del terreno (coesione, profondità del gelo, densità della roccia) determina la scelta tra pali battuti, viti di terra e sistemi zavorrati.
La selezione dei materiali influisce sul ROI della durata: l'acciaio zincato e l'acciaio al carbonio offrono una capacità di carico superiore per ambienti difficili, sebbene l'alluminio rimanga utilizzabile per microclimi più leggeri e altamente corrosivi.
La possibilità di regolazione aumenta il rendimento ma introduce rischi: le parti mobili in una struttura regolabile aumentano i costi di manutenzione; il rapporto rendimento/costo deve essere convalidato geograficamente.
La manodopera è il costo nascosto: l’approvvigionamento su scala industriale deve dare priorità ai componenti preassemblati e alle scaffalature ad alta tolleranza per ridurre al minimo le ore di manodopera in loco.
Un sistema solare montato a terra è affidabile quanto lo è la terra sottostante. Saltare un’analisi geotecnica completa porta a risultati disastrosi. Gli installatori spesso sperimentano il rifiuto della fondazione durante l'installazione quando incontrano un substrato roccioso inaspettato. In alternativa, i siti soffrono di problemi dovuti al gelo dopo l'implementazione perché gli ingegneri hanno valutato erroneamente la linea di gelo. Non puoi permetterti di indovinare il comportamento del suolo su un impianto multi-megawatt.
Una corretta valutazione del sito si basa su una serie rigorosa di criteri di valutazione. Ti consigliamo di strutturare la tua revisione geotecnica attorno a questi elementi specifici:
Compattazione e tipologia del suolo: è necessario classificare accuratamente la terra. Il terreno sabbioso non ha l'attrito necessario per i pali tradizionali. I terreni argillosi generalmente accettano metodi di guida standard. L'argilla coesiva fornisce un eccellente supporto laterale. Il substrato roccioso richiede perforazioni specializzate o soluzioni zavorrate.
Carichi ambientali: i codici locali dettano i requisiti strutturali. Segui ASCE 7 o il tuo equivalente locale. Questi standard definiscono la massima resistenza alla velocità del vento. Stabiliscono inoltre capacità obbligatorie di carico di neve sulla base dei modelli meteorologici storici.
Topografia: la gestione del terreno ondulato richiede un'ingegneria precisa. I sistemi di scaffalature in genere gestiscono tolleranze di pendenza fino al 10–15% in modo nativo. Pendenze più ripide richiedono una pesante sistemazione civile, che aumenta rapidamente le spese del progetto.
La mancata redazione di una relazione geotecnica specifica per il sito introduce gravi rischi di implementazione. I produttori spesso annullano le garanzie strutturali se le installazioni procedono senza dati empirici sul suolo. Questa svista lascia l'installatore interamente responsabile dell'assestamento del sistema, del disallineamento dei pannelli e dell'affaticamento strutturale nel tempo.
Condurre test di trazione in più punti del lotto per tenere conto delle diverse zone del suolo.
Coinvolgi un partner di ingegneria strutturale prima di finalizzare l'approvvigionamento delle scaffalature.
Verificare le tabelle delle acque sotterranee per anticipare i problemi stagionali di saturazione del suolo.
Adattando la fondazione al vostro specifico rapporto sul terreno si evitano costosi ritardi di mobilitazione. Gli installatori generalmente scelgono tra tre categorie di soluzioni primarie in base ai dati geotecnici.
I pali battuti che utilizzano sezioni a W o canali a C rappresentano l'opzione più economica per i siti su larga scala. Si comportano eccezionalmente bene su terreni coesivi. I pali battuti offrono un'elevata velocità di installazione, consentendo alle squadre di coprire rapidamente acri di terreno. Tuttavia, comportano un alto rischio di rifiuto in terreni rocciosi. Colpire massi sotterranei interrompe la produzione e danneggia le attrezzature.
Le viti di terra e i pali elicoidali rappresentano l'alternativa ideale per terreni difficili. Eccellono in ambienti rocciosi, sabbiosi o soggetti a gelo. I voli elicoidali mordono il terreno sciolto, generando un'enorme resistenza al sollevamento. Sebbene le viti di messa a terra comportino un costo materiale più elevato, eliminano la necessità di calcestruzzo. Inoltre, evitano i rischi di rifiuto associati ai pali battuti standard.
Per i siti ristretti restano necessarie zavorre in calcestruzzo. Aree dismesse, discariche coperte e terreni altamente corrosivi spesso impediscono la penetrazione in profondità del terreno. Gli installatori utilizzano forme gettate in opera o blocchi di cemento prefabbricati. Questo metodo evita completamente il disturbo del suolo. Tuttavia, le zavorre comportano i costi logistici e materiali più elevati a causa del trasporto pesante e dell’estesa preparazione del sito.
Il vostro quadro decisionale dovrebbe valutare i costi di mobilitazione delle attrezzature rispetto alle spese materiali. Confronta le tariffe di noleggio dei battipali pesanti con quelli degli escavatori rotanti. Tieni sempre conto delle restrizioni sulla penetrazione del sito locale prima di finalizzare la tua strategia di fondazione.
Matrice di valutazione della fondazione
| Tipo di fondazione | Condizioni ideali del terreno | Attrezzatura necessaria | Velocità di installazione |
|---|---|---|---|
| Pali battuti | Argilla coesa, terreno limoso | Impianto di battitura di pali pesanti | Veloce |
| Viti di terra | Roccioso, sabbioso, soggetto al gelo | Accessorio per escavatore rotante | Medio |
| Zavorre in calcestruzzo | Aree dismesse, discariche coperte | Autocarri per calcestruzzo, gru pesanti | Lento |
Gli installatori devono bilanciare i costi iniziali dei materiali con l'integrità strutturale. Devono inoltre garantire una resistenza alla corrosione di 25 anni per ogni componente. La scelta del metallo sbagliato compromette l’intero patrimonio solare. È necessario valutare i materiali in base alle condizioni climatiche locali e alle richieste di carico strutturale.
Le configurazioni in alluminio offrono vantaggi distinti per applicazioni specifiche. L'alluminio è notevolmente più leggero e altamente resistente alla corrosione. Le squadre sul campo trovano molto più semplice la gestione sul posto, riducendo l'affaticamento fisico. Queste caratteristiche rendono l’alluminio la scelta migliore per installazioni residenziali standard o sistemi commerciali leggeri. Funziona brillantemente anche nelle zone costiere dove l'aria salata degrada rapidamente l'acciaio di base.
Tuttavia, le applicazioni pesanti richiedono alternative robuste. Una staffa di montaggio solare a terra in acciaio al carbonio è lo standard del settore per le regioni con vento forte e neve pesante. L’acciaio al carbonio previene l’affaticamento strutturale in condizioni di immenso stress ambientale. Gli installatori utilizzano specificamente acciaio zincato a caldo o acciaio rivestito in zinco-alluminio-magnesio (MAC/ZAM) per garantire la longevità.
È necessario eseguire un rigoroso controllo dell'attendibilità e delle prove sui rivestimenti in acciaio. Valutare i rivestimenti in base alle linee guida ISO 14713. Questo quadro determina la durata prevista del rivestimento di zinco in specifiche categorie di corrosività atmosferica che vanno da C1 (molto bassa) a C5 (molto alta). Evitare i fornitori che offrono elettrozincatura sottile per i supporti a terra. Le parti elettrozincate arrugginiscono rapidamente se esposte all'umidità del suolo e agli elementi esterni.
Miscelazione di metalli diversi senza cuscinetti isolanti, con conseguente corrosione galvanica.
Supponendo che i terreni interni non siano corrosivi senza controllare i livelli di pH e solfati.
Acquisto di staffe standard in acciaio grezzo per risparmiare capitale iniziale.
I pannelli solari generano la massima potenza quando i moduli sono rivolti direttamente verso il sole. La configurazione strutturale scelta determina sia il rendimento energetico che i costi operativi. Gli installatori in genere valutano due approcci di soluzione principali.
I sistemi standard ad inclinazione fissa garantiscono la spesa in conto capitale più bassa. Non contengono parti mobili, il che si traduce in operazioni e manutenzioni (O&M) altamente prevedibili. Gli ingegneri ottimizzano l'angolo fisso per un singolo picco stagionale. Questo approccio garantisce una generazione affidabile del carico di base senza richiedere un intervento manuale continuo.
Le strutture regolabili stagionali offrono un approccio più dinamico. Consentono cambi di inclinazione manuali durante tutto l'anno. Le squadre sul campo possono impostare l'array su 15° in estate per catturare il sole alto in alto. Possono quindi regolarlo a 45° in inverno per massimizzare la luce ad angolo basso e eliminare il pesante accumulo di neve.
Una struttura solare regolabile può aumentare la resa energetica del 5–15%. Tuttavia, questo rapporto rendimento/costo richiede una rigorosa convalida geografica. Gli installatori devono calcolare se il premio di generazione localizzata compensa il costo della manodopera. L'invio di squadre per regolare manualmente un grande array due volte l'anno rappresenta una spesa operativa significativa.
L’adattabilità introduce rischio fisico. I punti pivot regolabili rappresentano potenziali nodi di guasto. Sono altamente sensibili alla ruggine e alla fatica meccanica. È necessario progettare queste connessioni con boccole di livello industriale e dispositivi di fissaggio specializzati. Trascurare la qualità dell'hardware sulle parti mobili garantisce un guasto prematuro del sistema.
La scalabilità trasforma la logistica della supply chain. Il passaggio da siti commerciali da 50 kW a campi da più megawatt richiede un approccio di approvvigionamento completamente diverso. Non puoi più fare affidamento sui kit residenziali standard disponibili in commercio. Le implementazioni a livello di utility richiedono soluzioni altamente ingegnerizzate e scalabili progettate per una rapida implementazione.
Quando si specifica un sistema di racking solare su scala industriale , è necessario applicare tre obiettivi di valutazione cruciali:
Preassemblaggio: determinare come il produttore spedisce i materiali. Forniscono telai ad A pieghevoli preassemblati o spediscono parti sciolte? Il disimballaggio e lo smistamento dei pezzi sfusi aumentano le ore di manodopera fino al 40%. Il preassemblaggio in fabbrica riduce drasticamente la manodopera sul campo.
Tolleranza e flessibilità: valutare l'adattabilità delle scaffalature. La struttura può ospitare facilmente moduli di varie dimensioni, compresi pannelli bifacciali di grande formato? Inoltre il sistema deve assorbire le imprecisioni di installazione. Se le squadre sul campo spingono un palo leggermente fuori centro, le staffe delle scaffalature devono offrire una tolleranza sufficiente per correggere l'allineamento senza richiedere l'estrazione.
Conformità della catena di fornitura: esamina attentamente le origini dei tuoi componenti. Garantire che i materiali strutturali provengano da fonti sostenibili. Se operi negli Stati Uniti, verifica la conformità ai requisiti relativi ai contenuti nazionali per beneficiare degli incentivi fiscali dell'IRA. Una documentazione adeguata sblocca un capitale di progetto significativo.
Intraprendere azioni proattive per il passaggio successivo prima di finalizzare qualsiasi appalto. Richiedi lettere tecniche timbrate ai tuoi fornitori di scaffalature. Richiedi la documentazione completa del test di pull corrispondente al tuo tipo specifico di terreno. Non emettere mai ordini di acquisto senza verificare queste credenziali tecniche.
Il successo del design del montaggio a terra dipende dalla precisione e dall'ingegneria localizzata. È necessario abbinare la scelta della fondazione direttamente ai dati empirici del suolo. La selezione dei materiali adeguati per le scaffalature garantisce la sopravvivenza contro oltre 25 anni di carichi atmosferici locali. Inoltre, dare priorità a progetti strutturali preassemblati e ad alta tolleranza limita drasticamente la costosa manodopera in loco.
Non fare mai affidamento su presupposti generalizzati quando si progettano array in campo aperto. Basa ogni decisione su dati concreti, inclusi rapporti geotecnici, test di trazione documentati e timbri di ingegneria strutturale verificati. Le congetture nell’ingegneria civile si traducono sempre in margini di progetto erosi.
Come passaggio successivo, contatta un partner di ingegneria strutturale certificato o un produttore di scaffalature di primo livello. Chiedi loro di eseguire un calcolo completo del carico specifico del sito per il tuo prossimo portfolio di progetti. La protezione tempestiva di questi dati garantisce un'implementazione redditizia e conforme al codice.
R: La maggior parte dei sistemi richiede uno spazio minimo compreso tra 24 e 36 pollici. Questa altezza garantisce uno spazio adeguato per la forte caduta della neve invernale. Semplifica inoltre la gestione della vegetazione estiva sotto il sistema. Per i moduli bifacciali, una distanza maggiore consente una riflessione ottimale della luce sul lato posteriore, massimizzando il guadagno energetico totale.
R: Consulta sempre la relazione geotecnica specifica del sito. Utilizzare pali battuti per terreni coesivi e argillosi dove la velocità di installazione è fondamentale. Scegli viti di terra se il rapporto indica un'elevata densità di roccia, terreno sabbioso o una linea di gelo profonda. Le viti di messa a terra resistono al forte sollevamento del gelo ed eliminano i rischi di rifiuto del sottosuolo.
R: L'acciaio grezzo arrugginisce, ma le staffe solari progettate utilizzano rivestimenti protettivi pesanti. L'acciaio al carbonio di alta qualità si basa sulla zincatura a caldo o sui rivestimenti avanzati MAC/ZAM (zinco-alluminio-magnesio). Questi trattamenti industriali garantiscono una durata di oltre 25 anni, proteggendo l'acciaio sottostante anche in condizioni di terreno altamente corrosivo o umido.
R: Sì, i sistemi regolabili richiedono una supervisione programmata. Le parti mobili richiedono controlli periodici della coppia per garantire che gli elementi di fissaggio rimangano serrati dopo le regolazioni stagionali. È inoltre necessario condurre ispezioni visive di routine di tutti i punti di articolazione e delle boccole industriali. Individuare i primi segni di fatica meccanica o ruggine previene il cedimento strutturale.
